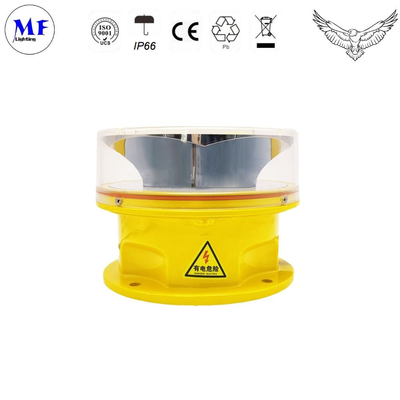

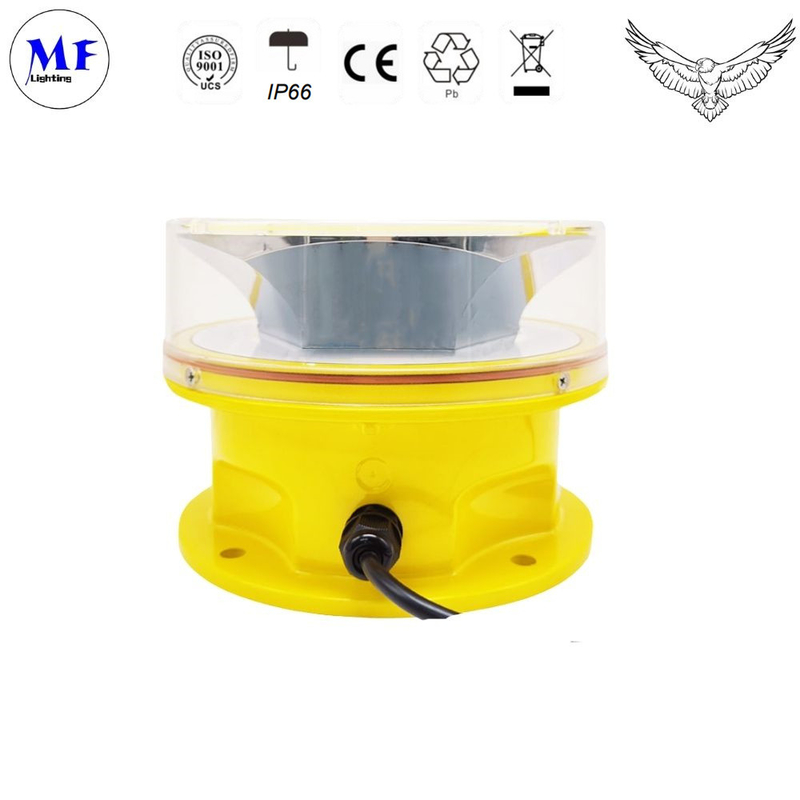

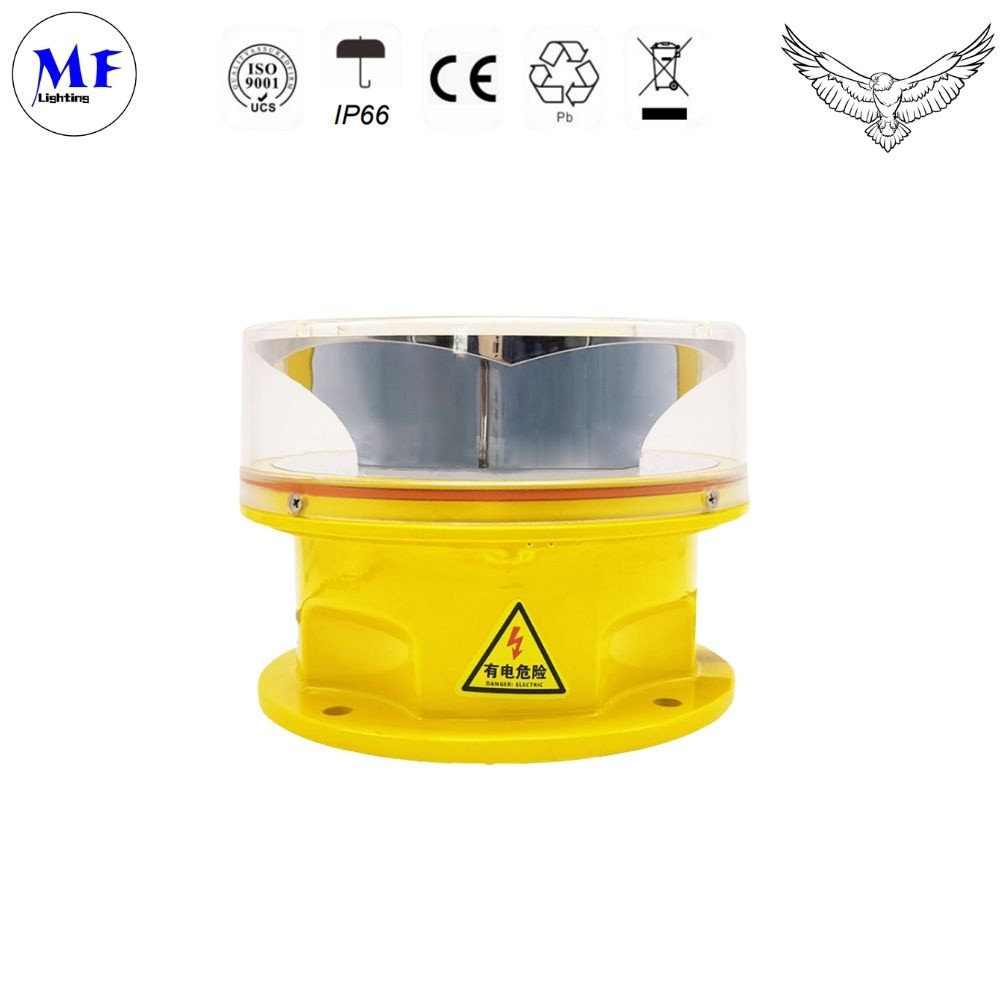

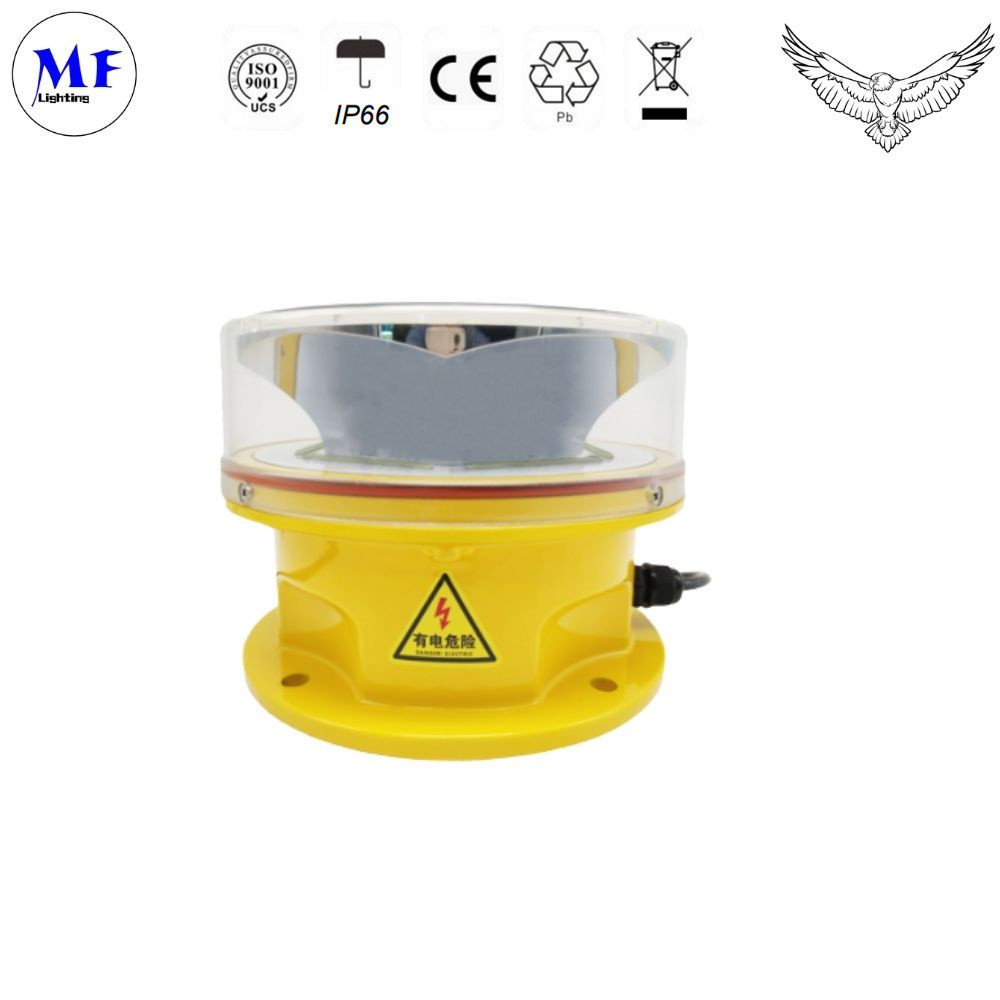

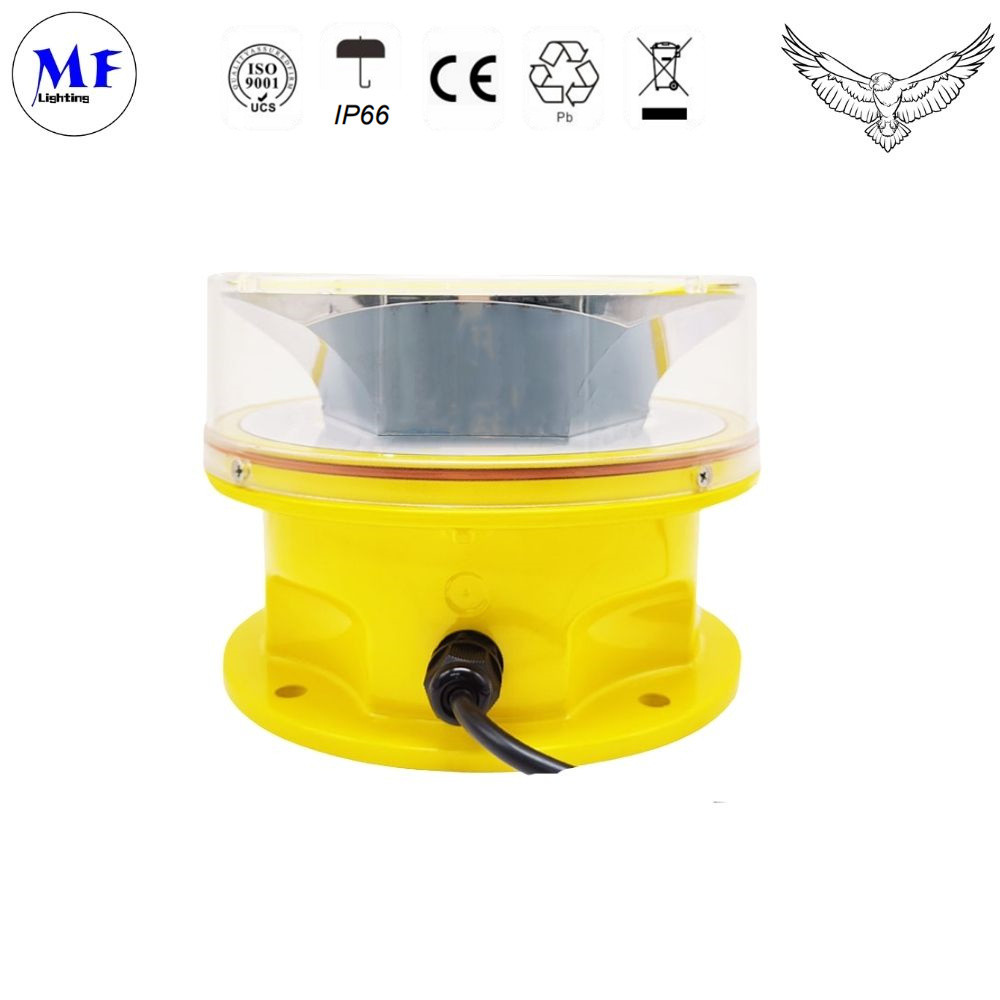

Czerwony IP66 ICAO Średnio intensywny typ B L864 Światło przeszkód lotniczych LED dla wysokich budynków

opis produktu

• Załącznik 14 ICAO, tom 1, siódme wydanie, 2016, tabela 6.3 Średnie

  Światło przeszkody intensywności typu B
• Wymagania w zakresie bezpieczeństwa



  cechy

  Elektryczne



  1.CREE ultra wysokiej intensywności LED jako źródło światła oszczędzające energię
  zużycie i utrzymanie niż światło żarowe lub halogen
  2Światło Zasilanie dostępne w prądzie stałym (12V, 24V, 48V) lub AC (110-240VAC)

  - Nie.

Fizyczne- Nie.

1Unikalna konstrukcja i ochrona UV reflektor z polikarbonatu do zbieżności światła
2. Ochrona UV Powłoka powlekana jasnym żółtym kolorem zapewnia lepszą widoczność

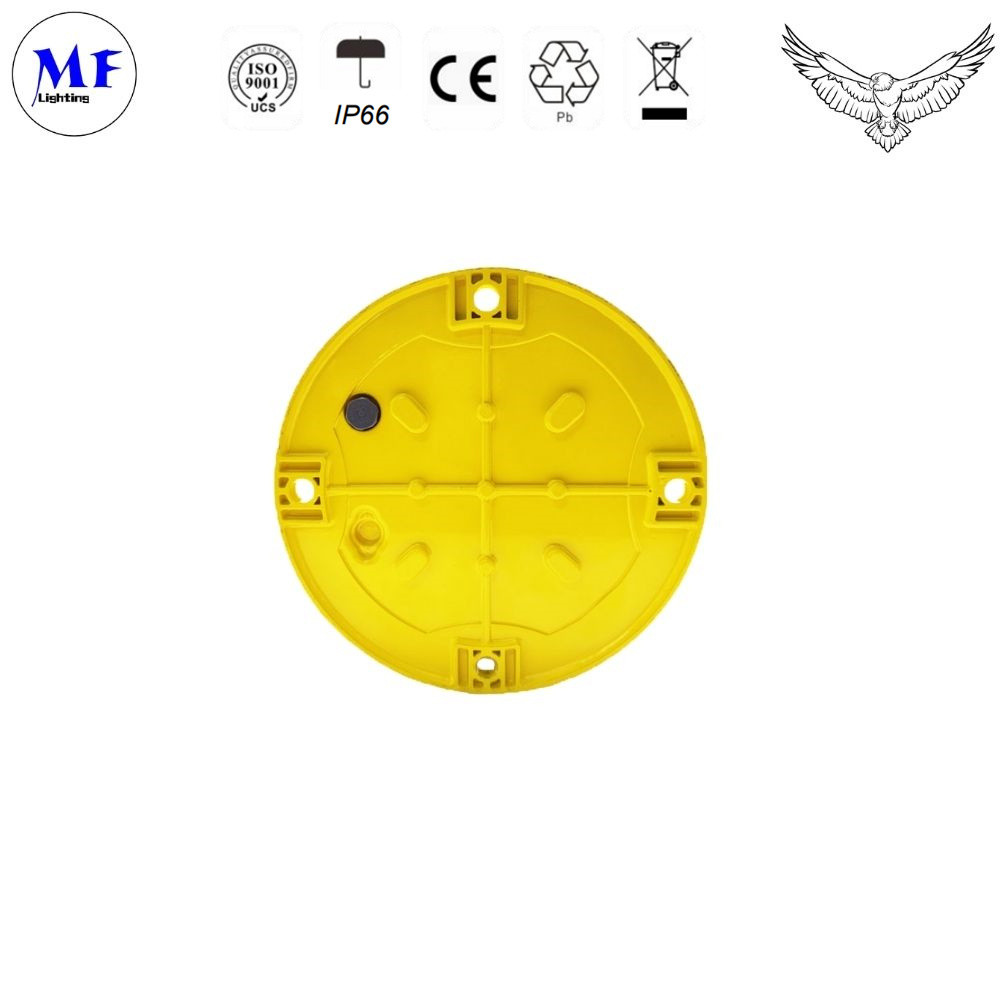

3Materiał podstawowy to aluminium odlewane na maty, które ma silną odporność na korozję, ochronę przed wstrząsem i wibracjami
4.Specjalny zawór zainstalowany pod podstawą, aby upewnić się, że powietrze może przejść przez ale woda jest unikać, tak, że cała temperatura światła nie będzie wysoka

Projektowanie systemu- Nie.- Nie.

1.Wbudowana fotocella do pracy w ciągu dnia/nocy ((operacja od zmroku do świtu)
2.Ochrona przed falami i błyskawicami

Opcjonalnie

1.Suchy kontakt Wyjście alarmowe do zdalnego monitorowania
2.Prędkość migań regulowana przez użytkownika ((20, 30, 40, 60 migań/min)
3.Infraczerwona dioda LED dla pilota używającego NVG

Charakterystyka światła

- Nie.- Nie.

Źródło światła	CREE wysokiej intensywności LED
Dostępne kolory	Czerwony ((Inny kolor jest opcjonalny)
Intensywność ((cd)	≥ 2000cd
Wynik horyzontalny (w stopniach)	360
Rozbieżność pionowa ((stopnie)	3
Charakterystyka błysku	20-60 błysków na minutę (stawienie fabryczne: 20 beczek na minutę)
Tryb działania	Od zmierzchu do świtu automatycznie, jak standardowo.
LED Life Experience (godzin)	> 100000

Charakterystyka elektryczna- Nie.

Napięcie robocze	Poziom prądu stałego (DC ((12V, 24V, 36V, 48V) lub AC ((110-240VAC)
Natychmiastowa moc	40 W
Średnia moc	3W ((20 obrotów na minutę)
Wstrząs błyskawiczny	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Elektro-statyczne	IEC61000-4-2 Rozładowanie kontaktowe 8kV
Ochrona obwodu	Zintegrowane

- Nie.

Cechy fizyczne- Nie.

Materiał nadwozia	Polikarbonat chroniony przed promieniami UV
Materiał podstawowy	Pozostałe, o masie nieprzekraczającej 1 kg
Wstawianie	190*190*θ12
Wymiar ((mm)	229*229*168
Waga ((kg)	2.5
Oczekiwana długość życia produktu	10 lat i więcej

- Nie.

Czynniki środowiskowe

Temperatura otoczenia ((°C)	-40~65
Temperatura przechowywania ((°C)	-55~70
wilgotność	10%-95% RH ((bez kondensacji)
Prędkość wiatru	240 km/h
Wodoszczelny	IP66





Zgodność

ICAO	Załącznik 14 tom 1 "Projekt i konstrukcja lotniska" Siódme wydanie "Operacje" lipca 2016 r., tabela 6.3 Średnio intensywny światło przeszkody typu B
FAA	L-864



Dostępne opcje

Prędkość migań

Kompatybilne ze standardem NVG (Night Vision Goggles) diody LED

Alarm kontaktowy z suszą ((NO COM NC)

GPS synchronizacja miga

Komunikacja RS485

Szczyt odstraszający ptaki

Konfiguracja

Model	Wprowadzenie mocy	Wskaźnik prędkości	Kolor soczewki	Fotocelle	Alarm kontaktowy na sucho	GPS synchronizacja miga	Kontrola
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	Stały. 20FPM 60FPM 40FPM 30FPM	Czerwony jasny	Wbudowany	Brak alarmu	Żadnej synchronizacji GPS SNYC	Do stosowania samodzielnie Wykorzystywane z sterownikiem











Diagram okablowania









To LED średniej intensywności typu B L864 Aviation

Ostrzeżenie Światło migające w czerwonym kolorze, przeznaczone do oznakowania

Na szczycie przeszkody o wysokości ponad 45 metrów.

Ultra wysokiej intensywności CREE LED jest używany do źródła światła

zapewnienie długiego okresu życia i dobrej wydajności.

Do zbieżności światła wykorzystuje się własnie zaprojektowany odblaskowiec, który

może osiągnąć standardowy natężenie światła z mniej niż

zużycie energii.
