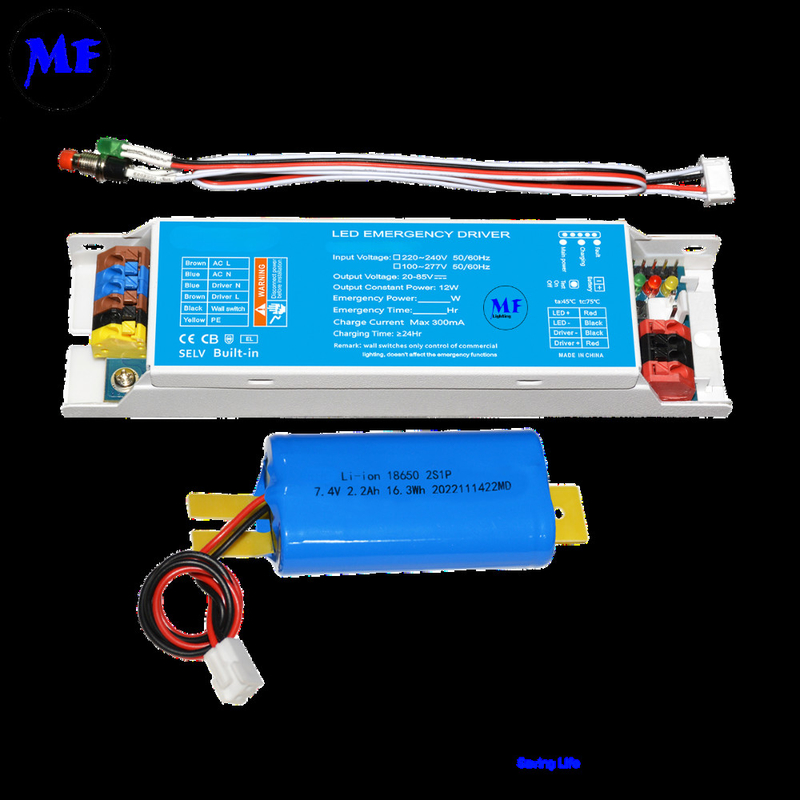

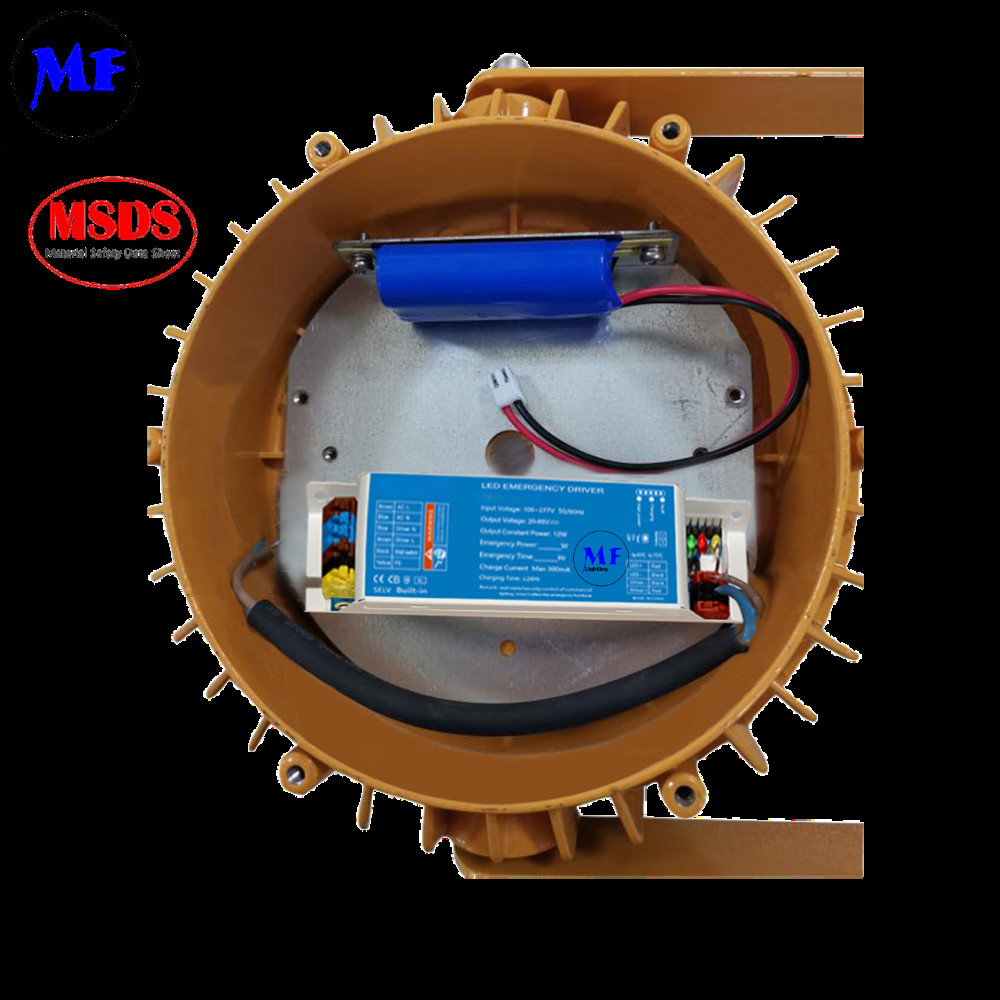

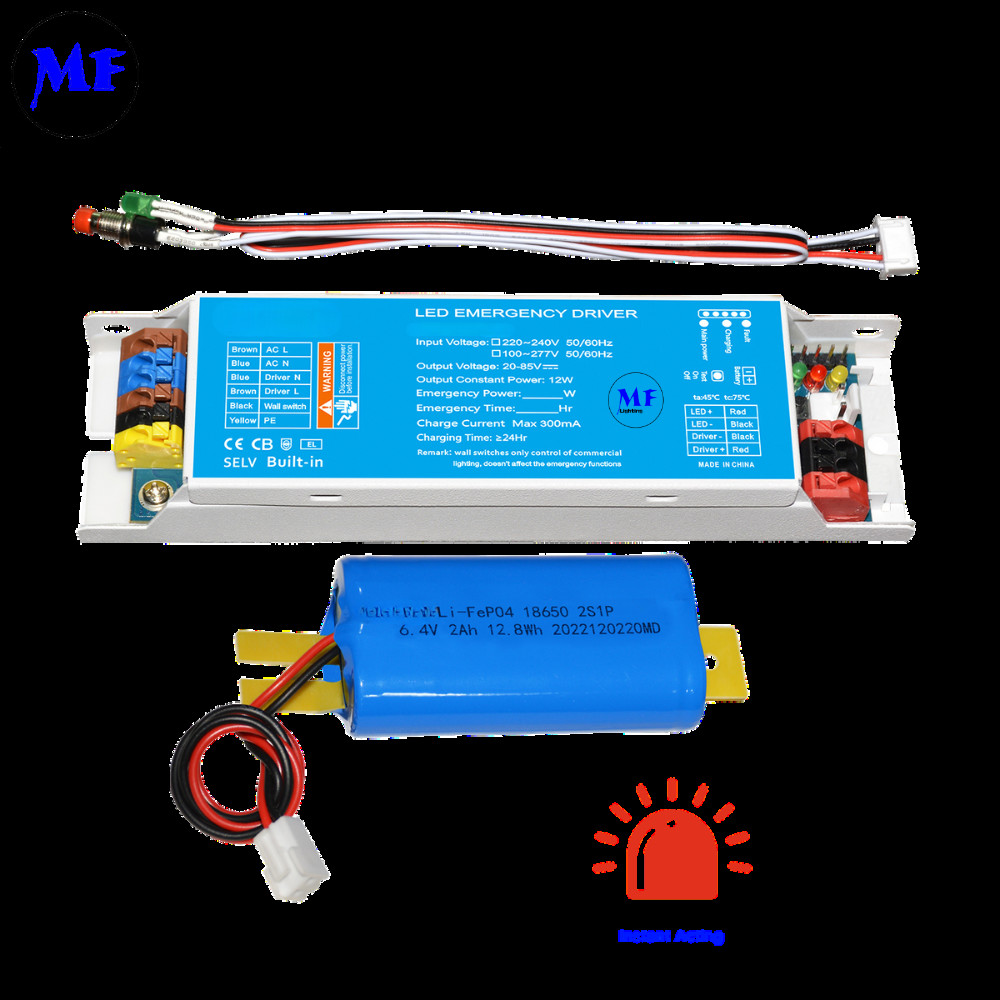

IP 20 3W-12W Regulowany zasilacz Konwerter Wyjście konfigurowalne Zestaw awaryjny do oświetlenia LED do oświetlenia sufitowego Highbay

opis produktu

Cena fabryczna IP 20 3W-12W Regulowana moc Konfigurowalny przetwornik wyjściowy Zestaw awaryjny do oświetlenia sufitowego highbay ligh

Opis produktu

Awaryjny sterownik LED MF-188B zapewnia elastyczne rozwiązania zasilania awaryjnego z konfigurowalnym wyjściem 3W-12W i opcjami czasu pracy 1H-3H. Wyposażony w wejście 220-240V AC i kompatybilność z wieloma typami akumulatorów (Li-ion/Li-FePO4/Ni-CD), oferuje kompleksową ochronę przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem i zwarciami. Urządzenie zawiera inteligentne wskaźniki LED (zielony=zasilanie główne, czerwony=ładowanie, żółty=usterki) i testowanie wielomodowe (3-sekundowa symulacja/30-minutowy miesięczny/90-minutowy roczny test). Jego kompaktowa konstrukcja 108×150 mm o stopniu ochrony IP20 posiada automatyczne 90-dniowe samotestowanie i prąd czuwania 0uA. Zgodny z normami IEC 61347-2-7 i objęty 3-letnią gwarancją, jest idealny do systemów oświetlenia awaryjnego LED wymagających 24-godzinnego początkowego ładowania i okresowej konserwacji. Sterownik obsługuje zewnętrzne połączenia akumulatorów i utrzymuje działanie w zakresie temperatur od -20°C do 40°C.




Konfigurowalna moc i czas pracy - Oferuje elastyczne wyjście 3W-12W z czasem trwania awarii 1H-3H, aby dopasować się do różnych potrzeb oświetleniowych.
Kompatybilność z wieloma akumulatorami - Obsługuje akumulatory Li-ion/Li-FePO4/Ni-CD, zapewniając elastyczność instalacji.
Inteligentny system ochrony - Wbudowane zabezpieczenia przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem i zwarciami dla zwiększenia bezpieczeństwa.
Zaawansowane samotestowanie - Posiada 3-sekundowy szybki test, 30-minutowy miesięczny test i 90-minutowy roczny test dla niezawodnej konserwacji.
Wskaźniki autodiagnostyczne - Diody LED stanu (zielona/czerwona/żółta) do monitorowania w czasie rzeczywistym zasilania, ładowania i usterek.
Zerowe zużycie w trybie czuwania - Prąd statyczny 0uA w stanie spoczynku, oszczędzając żywotność baterii.
Kompaktowy i wszechstronny - Stopień ochrony IP20, konstrukcja 108×150 mm pasuje bezproblemowo do istniejących systemów oświetleniowych.
Zgodność i gwarancja - Spełnia normy IEC 61347-2-7 i jest objęty 3-letnią gwarancją zapewniającą jakość.

​

​

Napięcie wejściowe	220-240Vac, 50/60Hz
Prąd wejściowy	0,003A Max. @230Vac
Pobór mocy	<5,0W
Współczynnik mocy	≥0,5 @230 Vac
Ładowanie akumulatora	350mA Max.
Napięcie wyjściowe awaryjne	DC20-85V,DC90V Max.
Czas rozładowania i moc	12W 3H
Dane akumulatora	Li-ion 6,6Ah 7,4V
Rozmiar akumulatora	165*38*20mm
Temperatura przechowywania	-20-40ºC
Wytrzymałość elektryczna	3000Vac, 5mA (wejście do wyjścia)
Stopień ochrony IP	IP 20
Maksymalna temperatura obudowy	75ºC
Gwarancja	3 lata
Odpowiedni standard	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

​Schemat połączeń

​

Pomiar

Stan diod LED i przycisku testu

WSKAŹNIK LED
Zielony: W trybie zasilania głównego
Czerwony: tryb ładowania, gdy ładowanie 95% czerwone światło wyłączone
Żółty: Akumulator nie jest podłączony, akumulator jest zwarty, obwód otwarty
Wskaźniki stanu awaryjnego są wszystkie wyłączone

PRZYCISK TESTU
1: 0S < Klawisz ≤ 2S, Wprowadź symulowany stan awaryjny, zielony wskaźnik miga raz na sekundę, utrzymuj stan awaryjny przez 3 sekundy i wróć do stanu normalnego
2: 3S < Klawisz ≤ 5S, Zielony wskaźnik miga dwa razy w ciągu 1 sekundy, wchodzi w miesięczny samotest, utrzymuje stan awaryjny przez 30 minut i wraca do stanu normalnego
3: 6S < Klawisz, Zielony wskaźnik miga 5 razy w ciągu 1 sekundy, wchodzi w roczny samotest, utrzymuje stan awaryjny przez 90 minut i wraca do stanu normalnego
4: W stanie miesięcznej lub rocznej kontroli, krótkie naciśnięcie raz, aby wyjść i powrócić do normalnego stanu ładowania
5: 0S < Klawisz ≤ 1S, W stanie awaryjnym, stan awaryjny jest wyłączony.

KWARTALNY SAMOTEST
gdy sterownik awaryjny jest włączony, co 90 dni ± 1 dzień automatycznie wchodzi w stan awaryjny, czas trwania awarii do momentu rozładowania akumulatora, a następnie powrót do stanu włączenia zasilania.

​Instrukcja instalacji

1: Jeśli jest używany po raz pierwszy lub nie wchodzi w normalny stan pracy po nadmiernym rozładowaniu, konieczne jest podłączenie zasilania głównego
aby aktywować zasilanie awaryjne i ładować je przez 24 godziny. Użyj oryginalnego akumulatora awaryjnego
2: Podczas instalacji i używania, należy trzymać go z dala od źródeł ciepła i używać go tylko
w określonym zakresie temperatur pracy.
3: Powinien być przechowywany w chłodnym, suchym środowisku.
4: Po długotrwałym przechowywaniu, naładuj ponownieco najmniej raz na 6 miesięcy, jeśli to konieczne.
5: Test sterownika awaryjnego musi trwać dłużej niż 1 minutę, nie naciskaj często przycisku testowego.

​Zastosowanie

Zastosowanie:

Budynki komercyjne
Centra handlowe i sklepy detaliczne (oświetlenie awaryjne korytarzy)
Budynki biurowe (oświetlenie drogi ewakuacyjnej)
Hotele i restauracje (oświetlenie bezpieczeństwa)
Obiekty użyteczności publicznej
Szpitale i kliniki (oświetlenie obszarów krytycznych)
Szkoły i uniwersytety (oświetlenie trasy ewakuacyjnej)
Budynki rządowe (znaki wyjścia awaryjnego)
Zastosowania przemysłowe
Magazyny (oświetlenie ścieżki bezpieczeństwa)
Fabryki (oświetlenie awaryjne obszaru produkcyjnego)
Garaże (oświetlenie kierunkowe)
Węzły komunikacyjne
Lotniska (oświetlenie awaryjne terminali)
Stacje metra (oświetlenie bezpieczeństwa peronów)
Dworce autobusowe (oznakowanie trasy ewakuacyjnej)

​Pakowanie i wysyłka

Linia produktów

FAQ:
Q1: Czy jesteś producentem?
MF: Tak, jesteśmy producentem z własną fabryką. Mamy ponad 14 lat doświadczenia w badaniach i rozwoju, a także produkcji, i działamy w oparciu o zarządzanie jakością ISO od 2009 roku.

Q2: Czy mogę zamówić próbkę światła LED?
MF: Tak, zapraszamy do zamówień próbek w celu przetestowania i sprawdzenia jakości naszych produktów. Akceptowane są również próbki mieszane.

Q3: Jaki jest czas realizacji zamówienia na światło LED?
MF: W przypadku zamówień próbek czas realizacji wynosi 3-7 dni, a w przypadku zamówień na masową produkcję wynosi 15-25 dni. Dokładny czas realizacji zależy od ilości zamówienia.

Q4: Jak wysyłacie gotowe produkty?
MF: Oferujemy opcjonalne metody wysyłki, takie jak drogą morską, powietrzną lub ekspresową (DHL, UPS, FedEx, TNT itp.).

Q5: Czy mogę wydrukować moje logo na świetle LED?
MF: Tak, świadczymy usługi OEM dla naszych klientów. Możemy pomóc w wykonaniu etykiety i kolorowego pudełka zgodnie z Twoimi wymaganiami.

Q6: Jak złożyć zamówienie na światło LED?
MF: Po pierwsze, poinformuj nas o swoich szczegółowych wymaganiach i środowisku aplikacji. Po drugie, polecimy Ci kilka odpowiednich produktów i rozwiązań w oparciu o Twoją prośbę. Po trzecie, po potwierdzeniu wszystkich szczegółów, klienci wystawią zamówienie zakupu i dokonają płatności w celu potwierdzenia, a następnie rozpoczniemy produkcję i zorganizujemy wysyłkę.

Q7: Jak radzisz sobie z wadliwymi produktami?
MF: Wszystkie nasze produkty są produkowane w ścisłych systemach kontroli jakości, a wskaźnik wadliwości wynosi mniej niż 0,2% zgodnie z naszymi zapisami wysyłek. Oferujemy 5-letnią gwarancję na ten produkt. Jeśli wystąpi jakakolwiek wada w okresie gwarancyjnym, prosimy o dostarczenie zdjęć lub filmów wadliwych świateł w sytuacjach roboczych, a my wyślemy Ci nowe światła w ciągu kilku dni lub razem z Twoim następnym zamówieniem.
