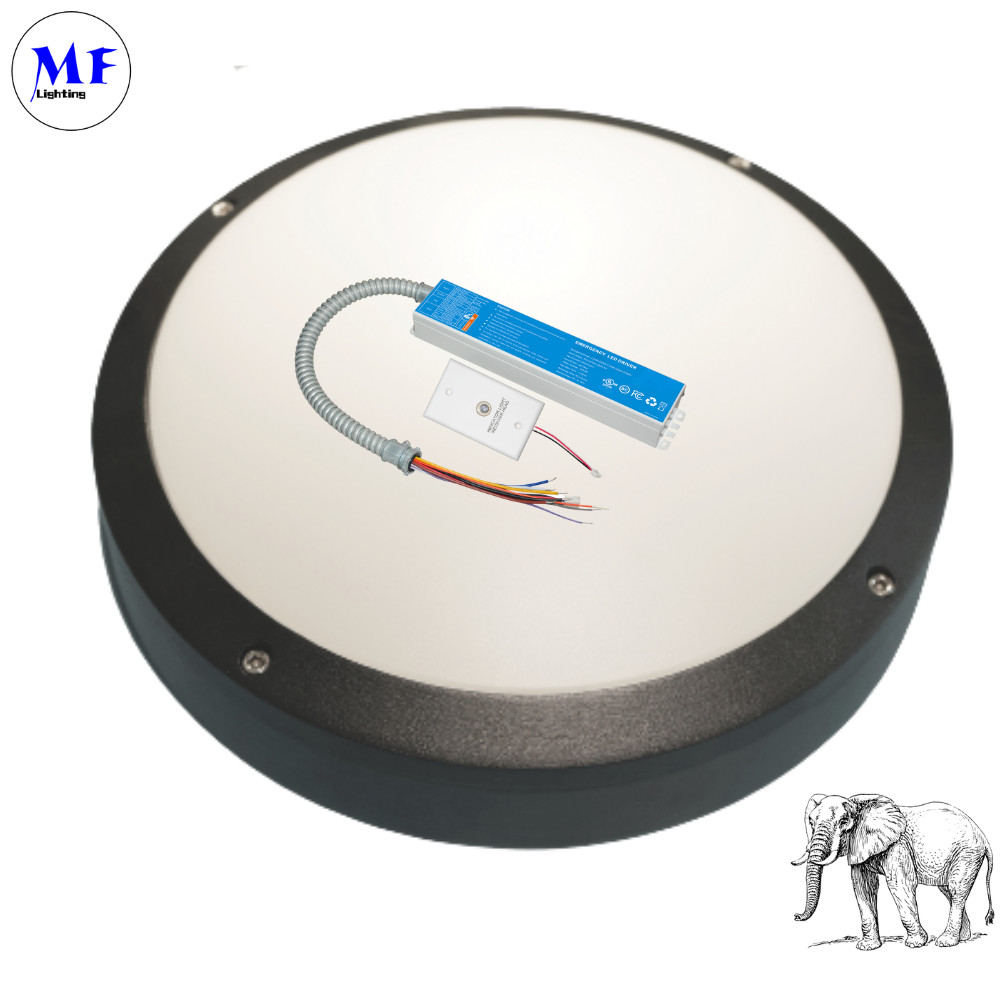

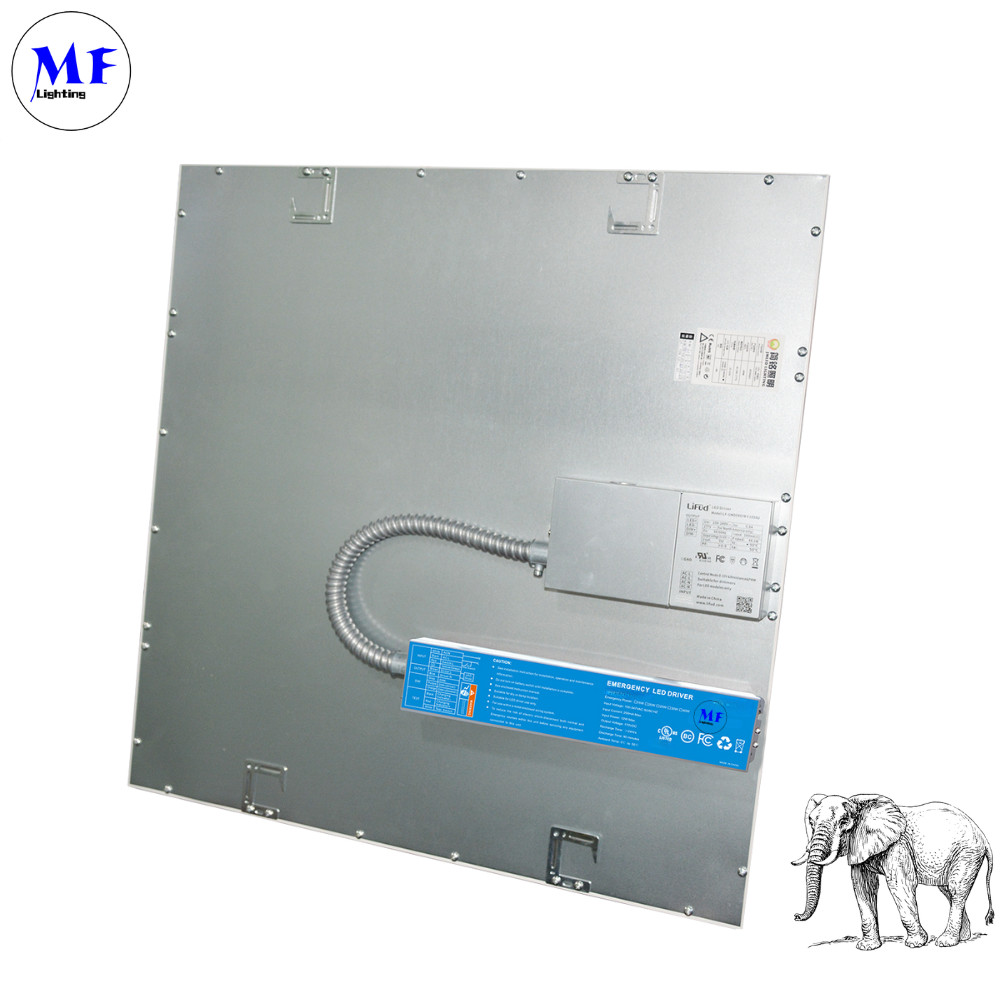

IP40 15W Zasilacz awaryjny do oświetlenia awaryjnego LED z certyfikatem UL do oświetlenia sufitowego

opis produktu

różne rozmiaryróżne rozmiary

 IP40 15W Awaryjny Zasilacz LED do Oświetlenia Sufitowego z Certyfikatem UL

opis produktu

Opis

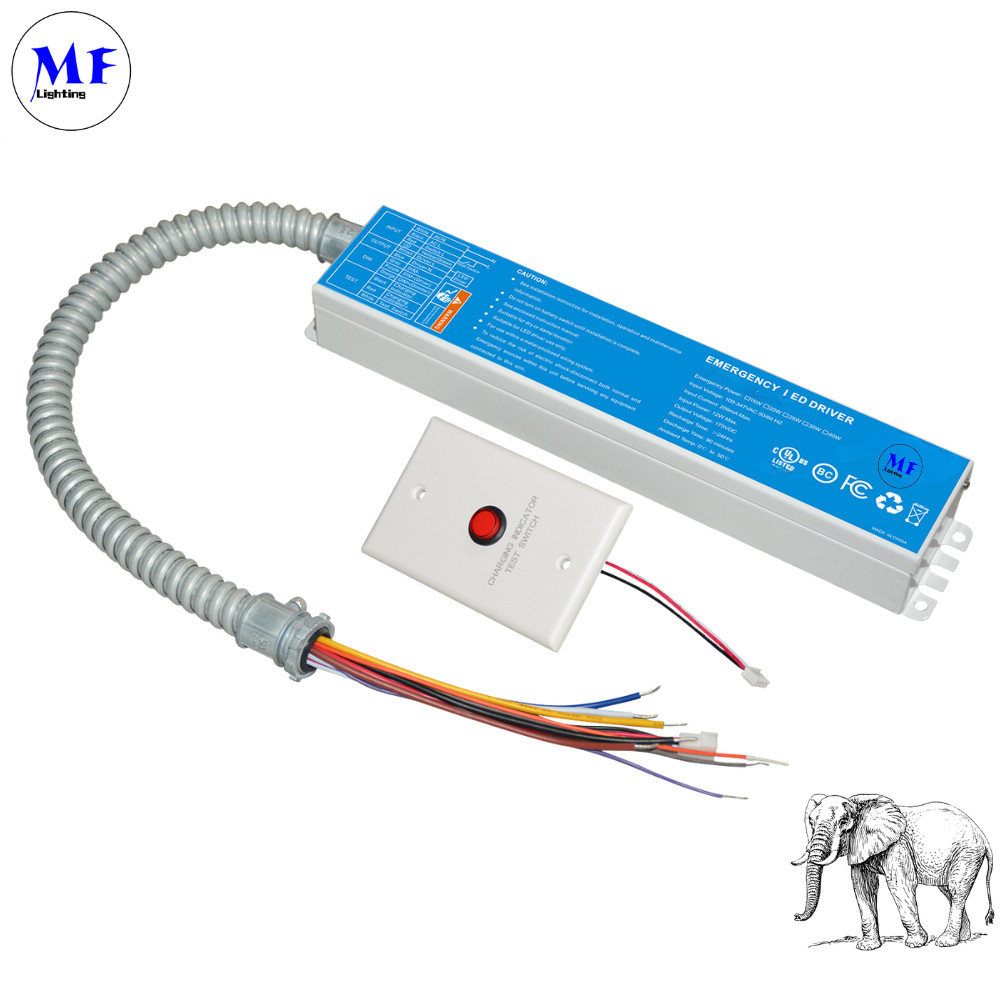

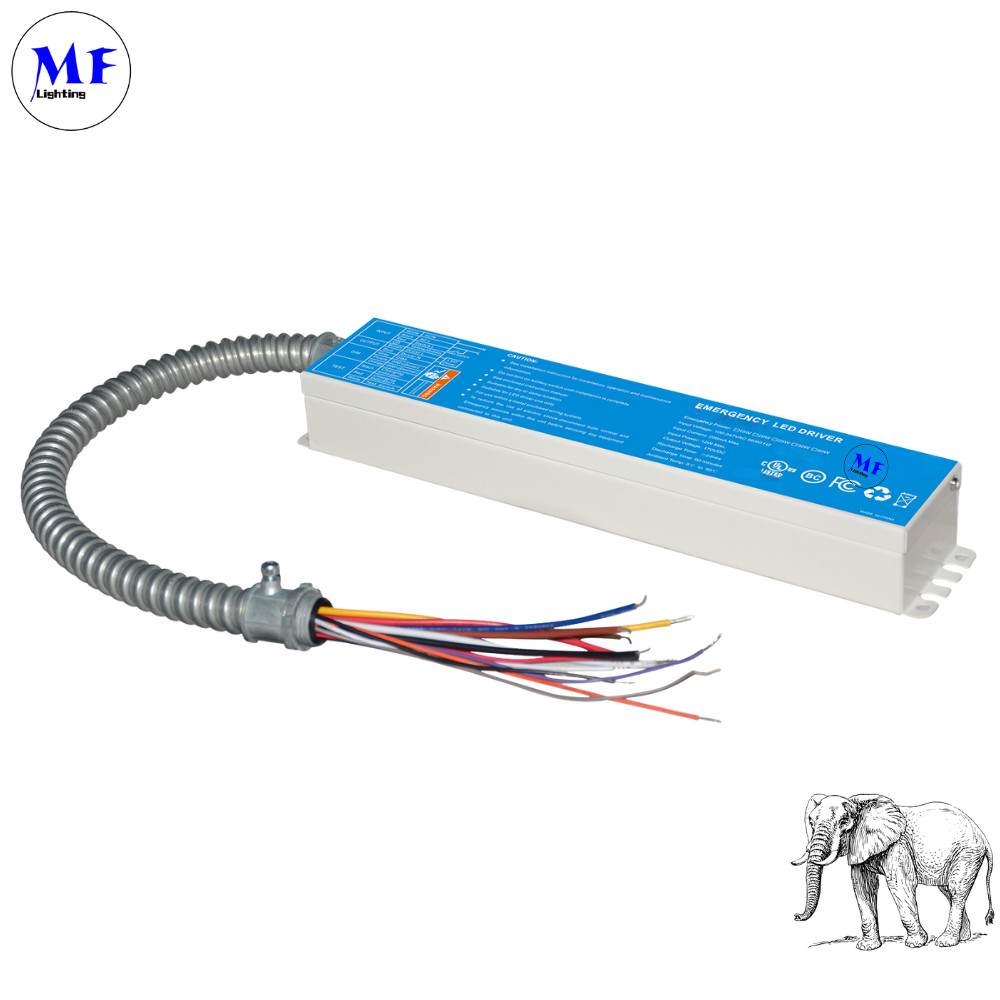

Sterownik awaryjny LED MF-EM-xxW-170 to niezawodne i wszechstronne rozwiązanie zasilania zapasowego, zaprojektowane do utrzymania oświetlenia podczas przerw w zasilaniu prądem zmiennym. Zgodny ze standardami UL924 i CSA C22.2 NO.141, zapewnia zasilanie awaryjne w zakresie od 15W do 40W ze stabilnym wyjściem 170V DC, zasilane przez trwałe baterie litowo-jonowe, które zapewniają 90 minut pracy. Sterownik posiada funkcję samotestowania, wykonując automatyczne 30-sekundowe testy miesięczne i pełne roczne testy rozładowania, aby zapewnić niezawodność systemu. Obsługuje wiele opcji sterowania, w tym ściemnianie 0-10V, ściemniacze TRIAC i działanie oparte na czujnikach (DC12V/AC120V), co czyni go adaptowalnym do różnych konfiguracji oświetleniowych. Dzięki szerokiemu zakresowi napięcia wejściowego (100-347V AC), ochronie przed przegrzaniem i 5-letniej gwarancji, jest zbudowany z myślą o trwałości i bezpieczeństwie. Kompaktowa konstrukcja (12,01" × 2,36" × 1,57"), idealna do zastosowań komercyjnych, przemysłowych i mieszkalnych, gdzie oświetlenie awaryjne jest niezbędne.


Zalety:

Zgodność z przepisami
Certyfikat UL924 i CSA C22.2 NO.141 dla USA/Kanady, zapewniający bezpieczeństwo i niezawodność w zastosowaniach oświetlenia awaryjnego.
Szeroki zakres mocy
Oferuje wyjście awaryjne 15W-40W z 170V DC, obsługując różne obciążenia oświetleniowe do użytku komercyjnego/mieszkalnego.
Inteligentne samotestowanie
Automatycznie wykonuje 30-sekundowe testy miesięczne i pełne roczne testy rozładowania, proaktywnie wykrywając problemy z systemem lub baterią.
Kompatybilność z wieloma sterowaniami
Współpracuje ze ściemniaczami 0-10V, ściemniaczami TRIAC i czujnikami DC12V/AC120V dla elastycznej integracji oświetlenia.
Solidne zasilanie awaryjne z baterii
Baterie litowo-jonowe zapewniają 90-minutowy czas pracy z 24-godzinnym ładowaniem, a także ochronę przed przegrzaniem dla bezpieczeństwa.
Kompaktowy i trwały
Kompaktowa konstrukcja (12,01"×2,36"×1,57") z 5-letnią gwarancją, zbudowana z myślą o długotrwałej wydajności w trudnych warunkach.

Cechy
Lista UL dla USA i Kanady
Wymienione na UL924 i przetestowane zgodnie z CSA C22.2 NO.141 Instalacja w terenie lub w fabryce
Wyjście wysokiego napięcia
Niskie zużycie energii Zgodność z CEC
Stała moc wyjściowa
Samotestowanie
Bateria: ochrona przed przegrzaniem


Specyfikacje

Samotest

Napięcie wejściowe	100~347Vac,50/60Hz
Prąd wejściowy	200mAmax.
Moc wejściowa	12W max.
Napięcie wyjściowe
Moc awaryjna	Li-ion 2500mAh-14.8V
Czas ładowania	24 godziny
Czas rozładowania	90 minut
Bateria	Li-ion 2500mAh-14.8V
Gwarancja	5 lat
Temperatura otoczenia	32~122 F(0....+50 ºC)
Waga	3,66 funtów (1,4 kg)
Stopień IP	IP40

SamotestSamotest

DZIAŁANIE (STATUS WSKAŹNIKA)	Uwagi
Świeci ciągłym czerwonym światłem	System OK/AC OK
Miga na czerwono (1s włączony, 1s wyłączony, cyklicznie)	Mikroinwerter zapasowy działa w trybieTryb awaryjny
Miga na czerwono (0,5s włączony, 0,5s wyłączony, cyklicznie)	Bateria niewykryta, sprawdź połączenie bateriiPrzycisk testu
0S

Samotestróżne rozmiaryróżne rozmiary

​

Samotest

Wyjście	Napięcie              Awaryjne	Moc Bateria	Typ MF-EM-15W-170
170Vdc	15W 15W	Li-ion 2500mAh-14.8V	MF-EM-25W-170
25W		Li-ion 4400mAh-14.8V	MF-EM-30W-170
30W		Li-ion 5200mAh-14.8V	MF-EM-40W-170
40W		Li-ion 5000mAh-18.5V	​

Samotest

Samotest Zawiera obwód sterowania/monitorowania, który przeprowadza 30-sekundowy test rozładowania raz w miesiącu i test rozładowania raz w roku. W tym czasie urządzenie symuluje awarię zasilania prądem zmiennym i automatycznie przełącza się w tryb awaryjny. Podczas rutynowych testów urządzenie monitoruje działanie obciążenia LED, napięcie baterii i czas trwania awarii, jeśli urządzenie wykryje jakiekolwiek problemy, wskaźnik szybko miga
Schemat połączeń

Podstawowe połączenie AC

Pokazuje podstawowe okablowanie dla bezpośredniego wejścia zasilania AC (100-347V) do sterownika awaryjnego
Zawiera połączenia neutralne (AC-N) i liniowe (AC-L) z odpowiednim uziemieniem
Integracja systemu ściemniacza 0-10V
Ilustruje połączenie ze ściemnianymi sterownikami LED 0-10V
Szczegóły okablowania dla linii sterowania dim+ (fioletowy) i dim- (różowy)
Utrzymuje funkcjonalność awaryjną, jednocześnie umożliwiając sterowanie ściemnianiem
Zgodność ze ściemniaczem TRIAC
Demonstruje okablowanie dla systemów ściemniania fazowego (TRIAC)
Pokazuje prawidłowe połączenie przewodów ściemniacza gorącego (czarny), obciążenia (czerwony) i neutralnego (biały)
Zawiera wymagania dotyczące uziemienia w celu redukcji szumów
Konfiguracja sterowania przełącznikiem ściennym
Zapewnia prostą konfigurację okablowania sterowania włącz/wyłącz
Utrzymuje możliwość działania awaryjnego
Pokazuje prawidłowe okablowanie nogi przełącznika dla niezawodnego działania
Integracja czujnika DC12V
Szczegóły dotyczące połączenia czujnika niskiego napięcia (12V DC)
Ilustruje okablowanie zasilania czujnika i interfejs sterowania ściemnianiem
Pokazuje utrzymanie funkcji oświetlenia awaryjnego
Zastosowanie czujnika AC120V
Obejmuje instalację czujnika napięcia liniowego
Demonstruje prawidłowe okablowanie obciążenia czujnika
Zawiera ochronę obwodu działania awaryjnego
Pomiar

Zastosowanie

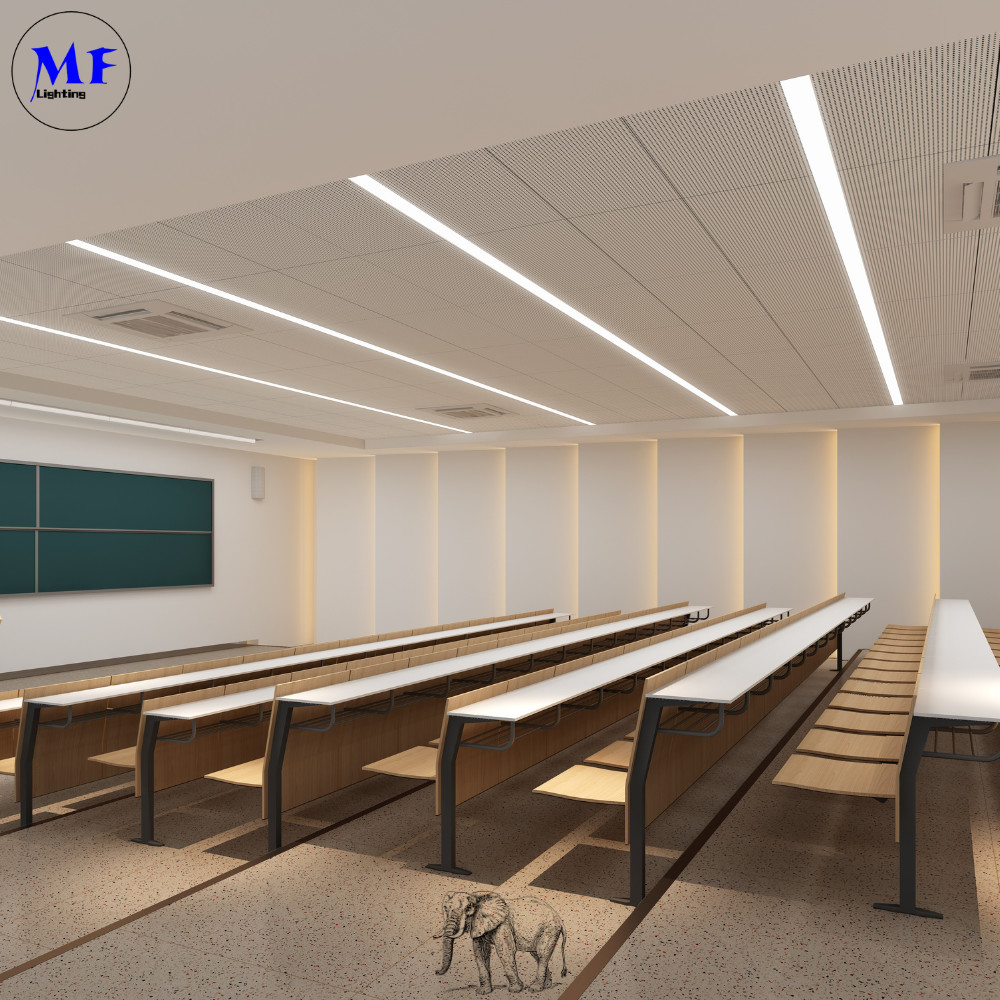

1. Budynki komercyjne i biurowe

Scenariusz: Oświetlenie awaryjne w korytarzach, klatkach schodowych i znakach wyjścia.
Konfiguracja: Zazwyczaj używa schematu 2 (Przełącznik ścienny) lub schematu 4 (Niedymowalny przełącznik ścienny) do prostego sterowania włącz/wyłącz.
Dlaczego? Zapewnia zgodność z przepisami bezpieczeństwa (UL924), jednocześnie utrzymując oświetlenie podczas przerw w zasilaniu.
2. Sklepy detaliczne i salony wystawowe
Scenariusz: Ściemniane oświetlenie LED dla regulowanego nastroju.
Konfiguracja: Używa schematu 1 (Ściemniacz 0-10V) lub schematu 5 (Czujnik DC12V) dla płynnej kontroli ściemniania.
Dlaczego? Umożliwia regulację jasności, jednocześnie zapewniając funkcjonalność oświetlenia awaryjnego.
3. Teatry, hotele i restauracje
Scenariusz: Oświetlenie nastrojowe z zapasowym zasilaniem awaryjnym.
Konfiguracja: Używa schematu 3 (Ściemniacz TRIAC) dla kompatybilności ze ściemnianiem fazowym.
Dlaczego? Obsługuje tradycyjne ściemniacze ścienne, zapewniając jednocześnie zapasowe zasilanie awaryjne.
4. Obiekty przemysłowe i magazynowe
Scenariusz: Oświetlenie wysokiego składowania z działaniem awaryjnym.
Konfiguracja: Używa schematu 6 (Czujnik AC120V) do oświetlenia aktywowanego ruchem.
Dlaczego? Zwiększa efektywność energetyczną dzięki sterowaniu czujnikiem, jednocześnie spełniając wymagania bezpieczeństwa.
5. Domy mieszkalne i inteligentne domy
Scenariusz: Oświetlenie awaryjne w korytarzach lub krytycznych obszarach.
Konfiguracja: Używa schematu 2 (Przełącznik ścienny) lub schematu 5 (Czujnik DC12V) do automatyzacji.
Dlaczego? Zapewnia bezproblemową integrację z domowymi systemami oświetleniowymi, jednocześnie zapewniając bezpieczeństwo.
