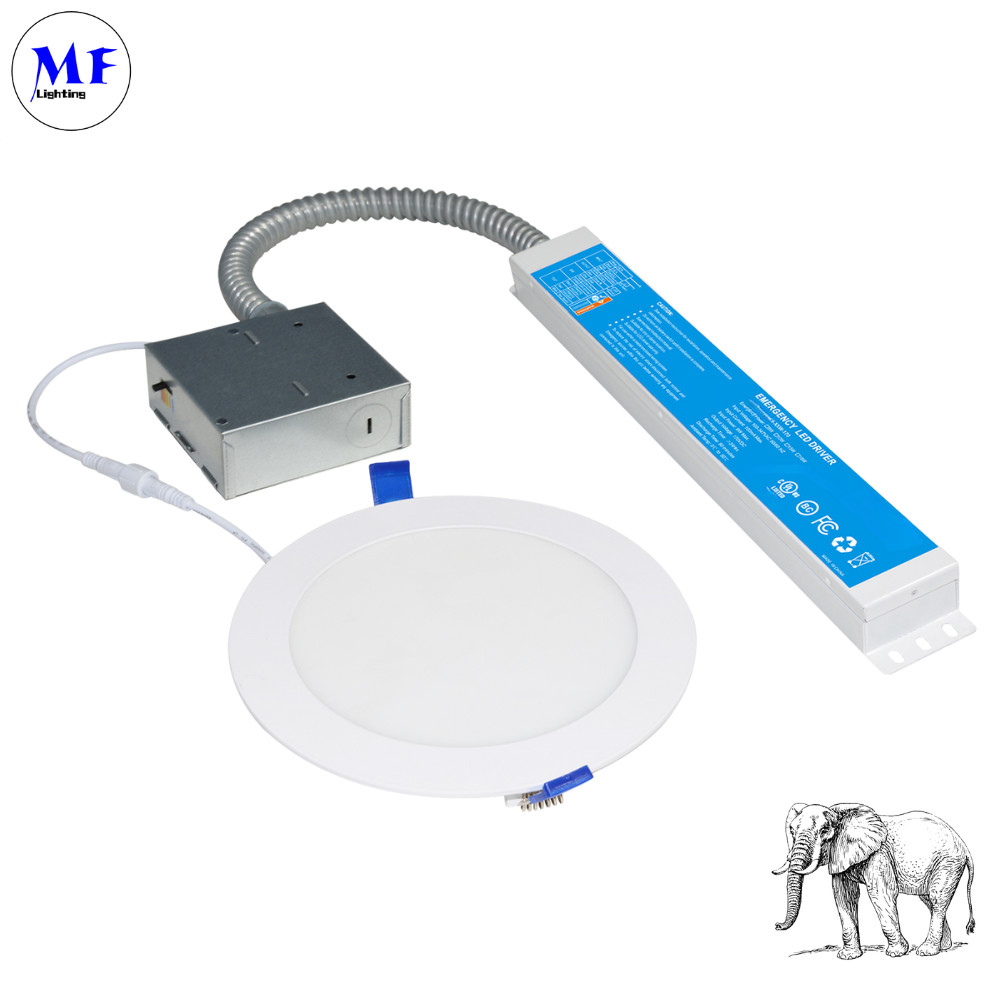

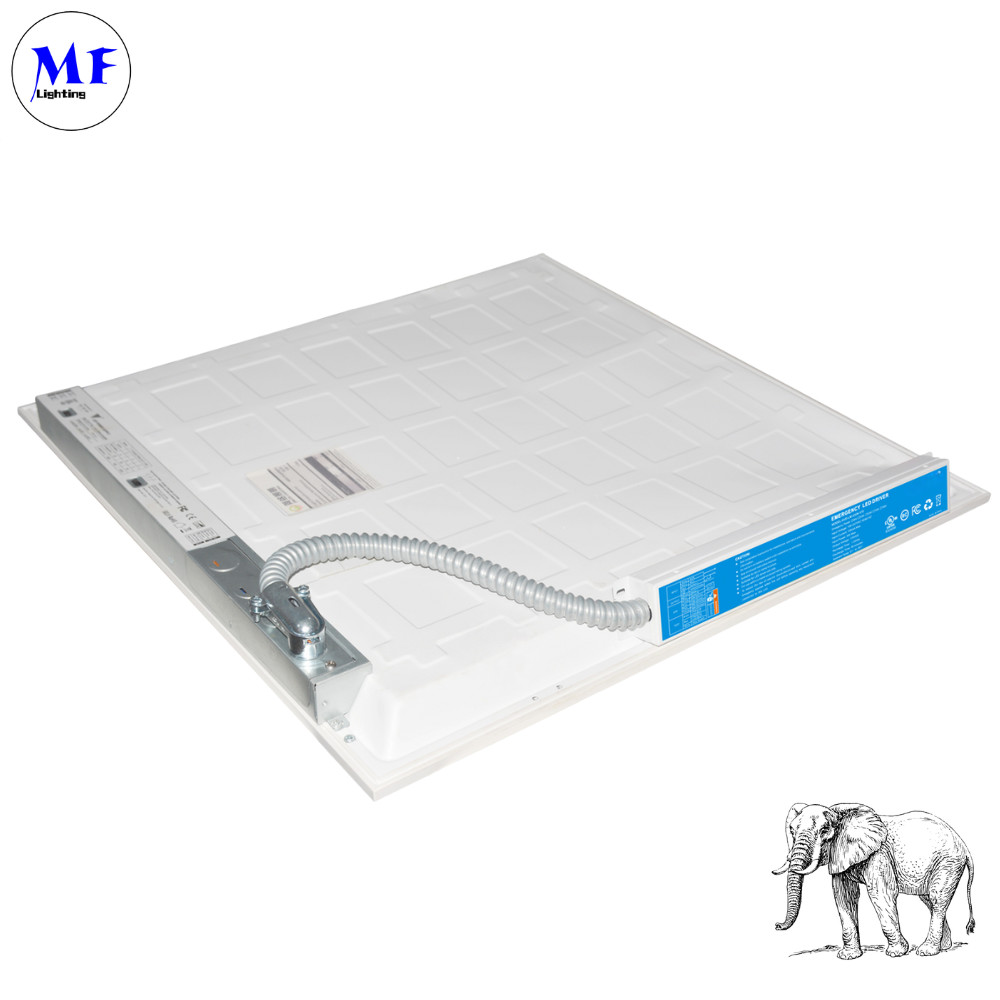

IP40 15W LED Awaryjny Zasilacz Bateryjny Panic Light Statecznik Awaryjny LED Do Oświetlenia Wpuszczanego Sufitowego

opis produktu

IP40 15W światło alarmowe ballast UL wymieniony LED sterownik awaryjny dla światła sufitowego

Opis produktu

Opis

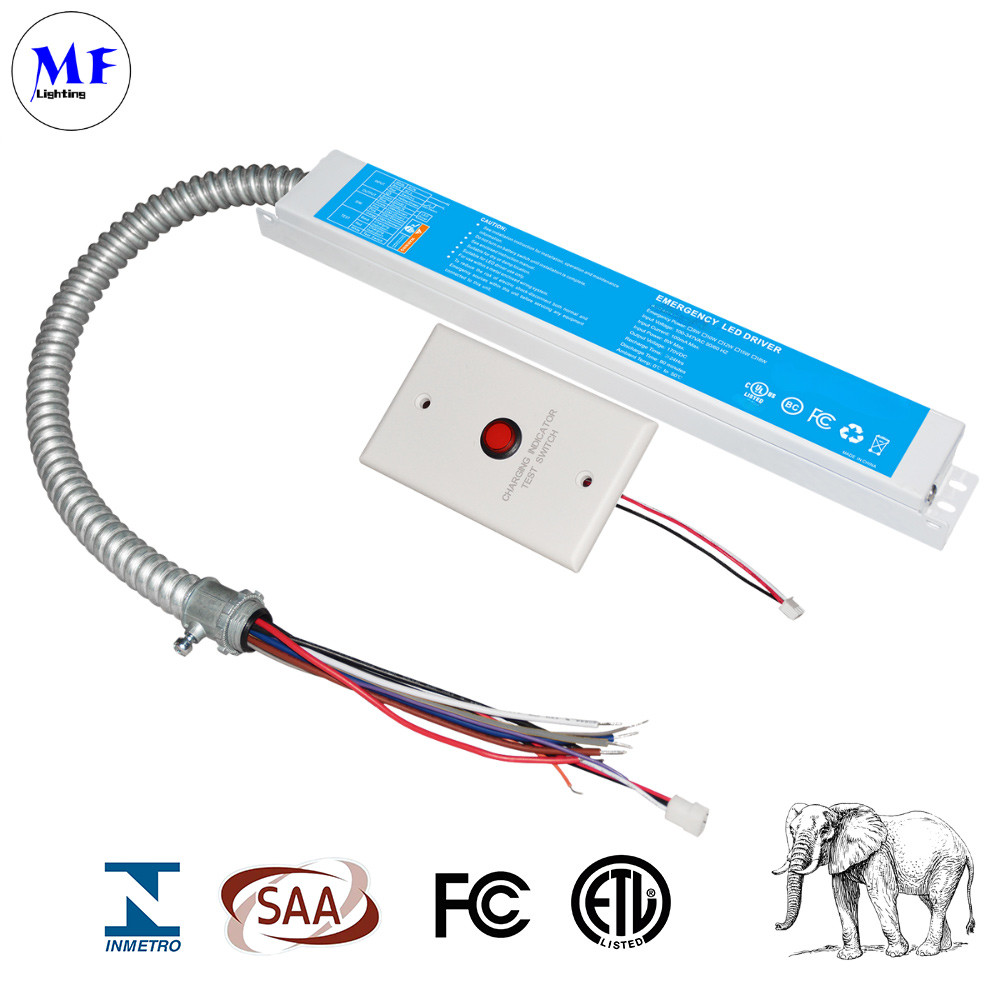

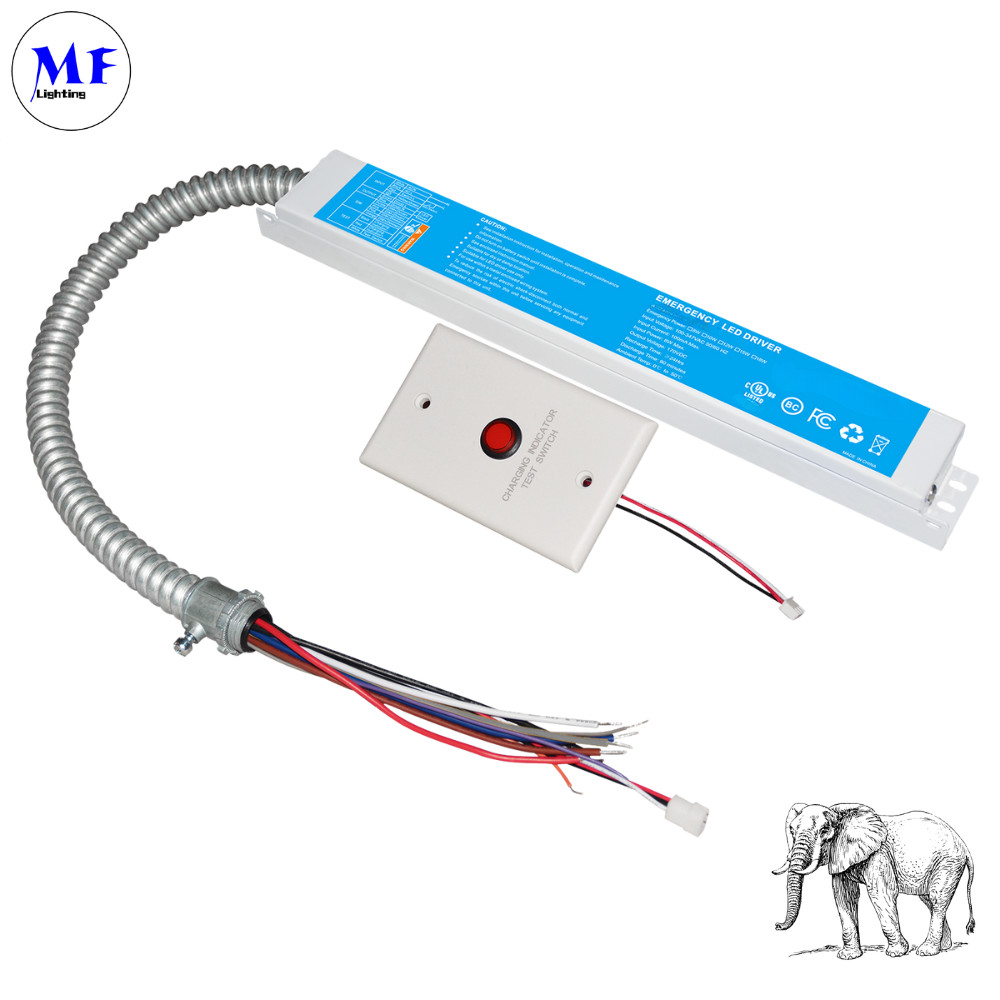

MF-EM-xxW-170 LED Emergency Driver to niezawodne i wszechstronne rozwiązanie zasilania zapasowego zaprojektowane do utrzymania oświetlenia podczas awarii prądu.dostarcza zasilanie awaryjne w zakresie od 15W do 40W przy stabilnym wyjściu 170V DC, napędzane przez trwałe baterie litowo-jonowe zapewniające 90 minut pracy.wykonywanie automatycznych 30-sekundowych testów miesięcznych i pełnych corocznych testów rozładowań w celu zapewnienia niezawodności systemuObsługuje wiele opcji sterowania, w tym 0-10V dimming, TRIAC dimmers i sensor-based (DC12V / AC120V), co sprawia, że jest dostosowany do różnych ustawień oświetlenia.Z szerokim zakresem napięcia wejściowego (100-347V AC), ochrona przed nadciśnieniem i 5-letnia gwarancja, jest zbudowany dla trwałości i bezpieczeństwa.i zastosowań mieszkalnych, w których konieczne jest oświetlenie awaryjne.


Zalety:

Zgodność z przepisami
Certyfikat UL924 i CSA C22.2 NO.141 dla USA/Kanady, zapewniający bezpieczeństwo i niezawodność w zastosowaniach oświetlenia awaryjnego.
Szeroki zakres mocy
Oferuje wyjście awaryjne 15W-40W z 170V DC, obsługujące różnorodne obciążenia oświetleniowe do użytku komercyjnego / mieszkalnego.
Rozsądne samokontrole
Automatycznie wykonuje 30-sekundowe miesięczne i pełne coroczne testy rozładowania, proaktywnie wykrywając problemy z systemem lub baterią.
Kompatybilność z wieloma elementami sterowania
Działa z dimmerami 0-10V, dimmerami TRIAC i czujnikami DC12V/AC120V do elastycznej integracji oświetlenia.
Duże zasilanie baterii
Akumulatory litowo-jonowe zapewniają 90 minut pracy z 24-godzinnym ładowaniem, a także ochronę przed nadmierną temperaturą dla bezpieczeństwa.
Kompaktny i trwały
Projekt oszczędzający przestrzeń (12,01"×2,36"×1,57") z 5-letnią gwarancją, zbudowany do długotrwałej pracy w trudnych warunkach.

Cechy
UL Wykazany dla nas i Kanady
Wykazany zgodnie z normą UL924 i przetestowany zgodnie z normą CSA C22.2 NO.141 W instalacji polowej lub fabrycznej
Wysokie napięcie wyjściowe
Zgodność z CEC o niskim zużyciu energii
Stała moc wyjściowa
Samokontrola
Akumulator:ochrona przed nadciśnieniem


specyfikacje

- Nie.

Napięcie wejściowe	100~347Vac,50/60Hz
Prąd wejściowy	200 mm Amax.
Poziom mocy wejściowej	Maksymalnie 12 W.
Napięcie wyjściowe	170Vdc
Władza awaryjna	15 W
Czas ładowania	24 godziny
Czas zwolnienia	90 minut.
Akumulator	Li-ion 2500mAh-14.8V
Gwarancja	5 lat
Temperatura otoczenia	32~122 F ((0....+50 oC)
Waga	30,66 funtów (~ 1,4 kg)
Poziom IP	IP40

- Nie.- Nie.

OPERACJA ((Status wskaźnika)	Wskazania
Czerwony ON	System OK/AC OK
Błyskujące czerwone (1s włączone, 1s wyłączone, rowery)	Zastępny mikro-inwerter pracujący wTryb awaryjny
Czerwony błysk (0,5s włączony, 0,5s wyłączony, rower)	Nie wykryto akumulatora, sprawdźpołączenie
Przycisk testowy
0S
0S

- Nie.

różne rozmiary

- Nie.

Model nr.	Produkcja napięcie	Nagły wypadek Władza	Akumulator Rodzaj
MF-EM-15W-170	170Vdc	15 W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25 W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30 W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40 W	Li-ion 5000mAh-18.5V

- Nie.

- Nie.Samokontrola
Zawiera obwód sterujący/monitorujący, który wykonuje 30-sekundowy test rozładowania raz w miesiącu i raz w roku.urządzenie symuluje awarię prądu przemiennego i automatycznie przechodzi w tryb awaryjnyPodczas rutynowych badań urządzenie będzie monitorować działanie obciążenia LED, napięcie baterii i czas trwania awaryjnego, jeśli urządzenie wykryje jakiekolwiek problemy, wskaźnik będzie błyskać szybko

Diagram okablowania

Podstawowe połączenie AC
Wyświetla podstawowe okablowanie dla bezpośredniego zasilania prądem zmiennym (100-347V) kierowcy awaryjnego
Zawiera połączenia neutralne (AC-N) i liniowe (AC-L) z odpowiednim uziemieniem
Zintegrowanie z systemem tłumienia 0-10V
Ilustruje połączenie z 0-10V tłumionymi sterownikami LED
Szczegóły o okablowaniu linii sterujących dim+ (fioletowe) i dim- (różowe)
Utrzymuje funkcjonalność awaryjną przy jednoczesnym umożliwieniu sterowania przyciemnianiem
Kompatybilność tłuminików TRIAC
Wykazuje okablowanie dla systemów przyciemniania fazowego (TRIAC)
Wyświetla prawidłowe podłączenie ciepłych (czarnych), obciążonych (czerwonych) i neutralnych (białych) przewodów
Zawiera wymagania dotyczące uziemienia w celu zmniejszenia hałasu
Ustawienie sterowania przełącznikiem ściennym
Zapewnia prostą konfigurację okablowania sterowania włączania/wyłączania
Utrzymuje zdolność do działań awaryjnych
Wyświetla prawidłowe przewody nogi przełącznika dla niezawodnej pracy
Integracja czujników DC12V
Szczegóły podłączenia czujnika niskiego napięcia (12V DC)
Ilustruje przewody zasilania czujnika i interfejs sterowania przyciemnianiem
Wskazuje funkcję utrzymania oświetlenia awaryjnego
Zastosowanie czujników AC120V
Obejmuje instalację czujników napięcia linii
Wykazuje prawidłowe przewody obciążenia czujnika
Obejmuje ochronę obwodu awaryjnego

Środek

Zastosowanie

1Budynki handlowe i biurowe
Scenariusz: Oświetlenie awaryjne w korytarzach, schodach i na wyjściach.
Konfiguracja: Zazwyczaj wykorzystuje diagram 2 (przełącznik ścienny) lub diagram 4 (przełącznik ścienny niezmniejszalny) do prostego sterowania włączaniem/wyłączaniem.
Zapewnia zgodność z przepisami bezpieczeństwa (UL924) przy jednoczesnym utrzymaniu oświetlenia podczas awarii prądu.
2. Sklepy detaliczne i salony wystawiennicze
Scenariusz: Oświetlenie LED z możliwością zmniejszenia napięcia w celu regulowania atmosfery.
Konfiguracja: Używa się schematu 1 (0-10V Dimmer) lub schematu 5 (DC12V Sensor) w celu sprawnego sterowania przyciemnianiem.
Pozwala na regulację jasności przy jednoczesnym zapewnieniu funkcji oświetlenia awaryjnego.
3Teatry, Hotele i Restauracje
Scenariusz: oświetlenie z napędem awaryjnym.
Konfiguracja: Używa schematu 3 (TRIAC Dimmer) dla kompatybilności z zaciemnieniem fazowym.
Wspiera tradycyjne tłumiące ściany, zapewniając w tym samym czasie awaryjne zasilanie.
4. Obiekty przemysłowe i magazynowe
Scenariusz: oświetlenie w wysokim przedziale z uruchomieniem awaryjnym.
Konfiguracja: Wykorzystuje rysunek 6 (AC120V Sensor) do oświetlenia aktywowanego ruchem.
Zwiększa efektywność energetyczną dzięki sterowaniu czujnikami, spełniając jednocześnie wymagania bezpieczeństwa.
5. Mieszkania i inteligentne domy
Scenariusz: Oświetlenie awaryjne w korytarzach lub w obszarach krytycznych.
Konfiguracja: do automatyzacji wykorzystuje schemat 2 (przełącznik ścienny) lub schemat 5 (czujnik DC12V).
Zapewnia bezproblemową integrację z systemami oświetlenia domowego, zapewniając jednocześnie bezpieczeństwo.
