Cena fabryczna IP20 Zestaw awaryjny zasilania awaryjnego do oświetlenia awaryjnego LED do lamp Triproof, downlightów, oświetlenia sufitowego, highbay, oświetlenia panelowego
Opis produktu

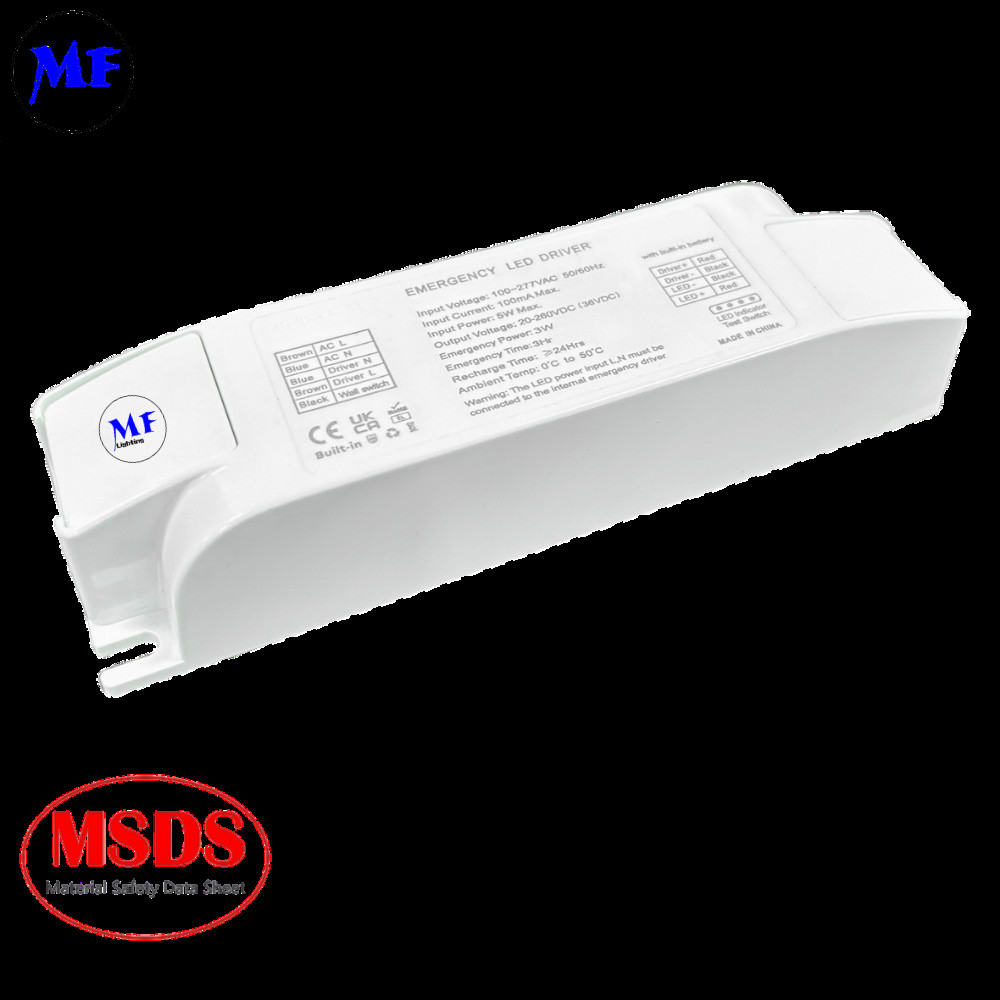

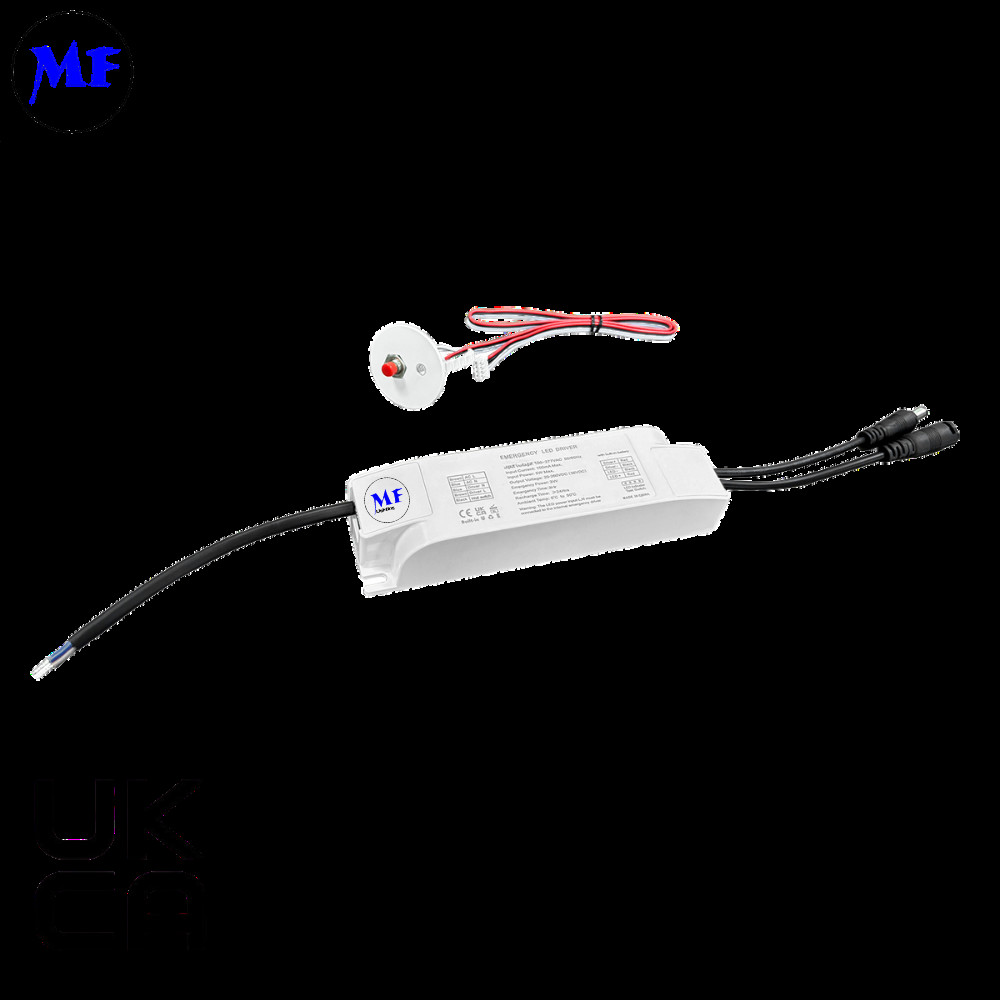

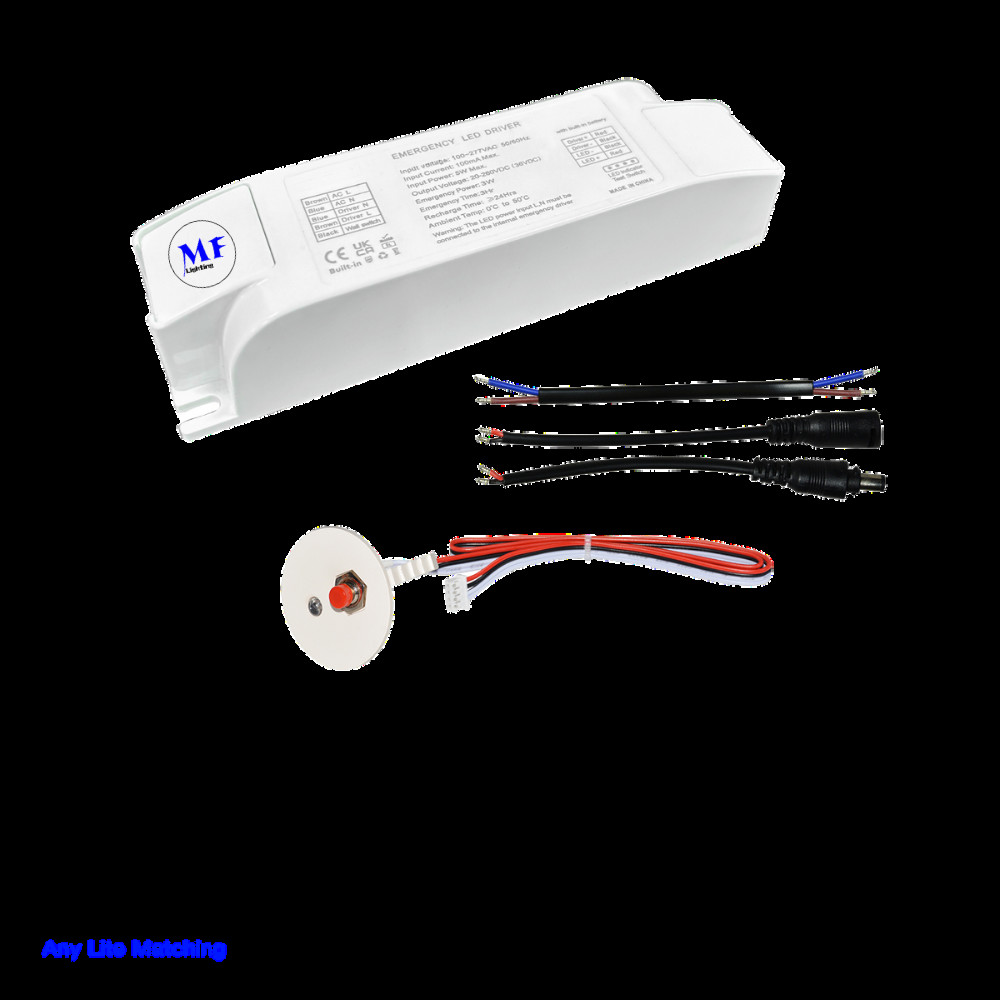

MF-188C to awaryjny sterownik LED przeznaczony do opraw LED z zewnętrznymi sterownikami. Posiada funkcję samodetekcji, stałą moc wyjściową w trybie awaryjnym oraz wbudowany akumulator litowo-jonowy. Kluczowe zabezpieczenia obejmują ochronę przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem i zwarciem. Urządzenie posiada przełącznik testowy i wskaźnik LED, z zerowym prądem statycznym po wyłączeniu. Obsługuje napięcia wejściowe 100-277V AC, oferuje wyjścia awaryjne 3W, 5W lub 8W i jest zgodny z normami IEC/EN. Czas trwania awarii wynosi od 1,5 do 3 godzin, w zależności od pojemności akumulatora. Wskaźnik LED pokazuje stan ładowania (zielony) lub usterki (czerwone miganie). Kwartalny autotest zapewnia niezawodność. Instalacja wymaga unikania źródeł ciepła i okresowego ładowania w przypadku długotrwałego przechowywania. Gwarancja: 3 lata.
Opisy:
samodetekcja
stała moc wyjściowa w trybie awaryjnym
Pasuje do opraw LED z zewnętrznym sterownikiem LED
Z wbudowanym akumulatorem
Z funkcją wielokrotnej ochrony;
Ochrona akumulatora przed przeładowaniem;
Ochrona akumulatora przed nadmiernym rozładowaniem;
Ochrona wyjścia przed przeciążeniem;
Ochrona przed zwarciem.

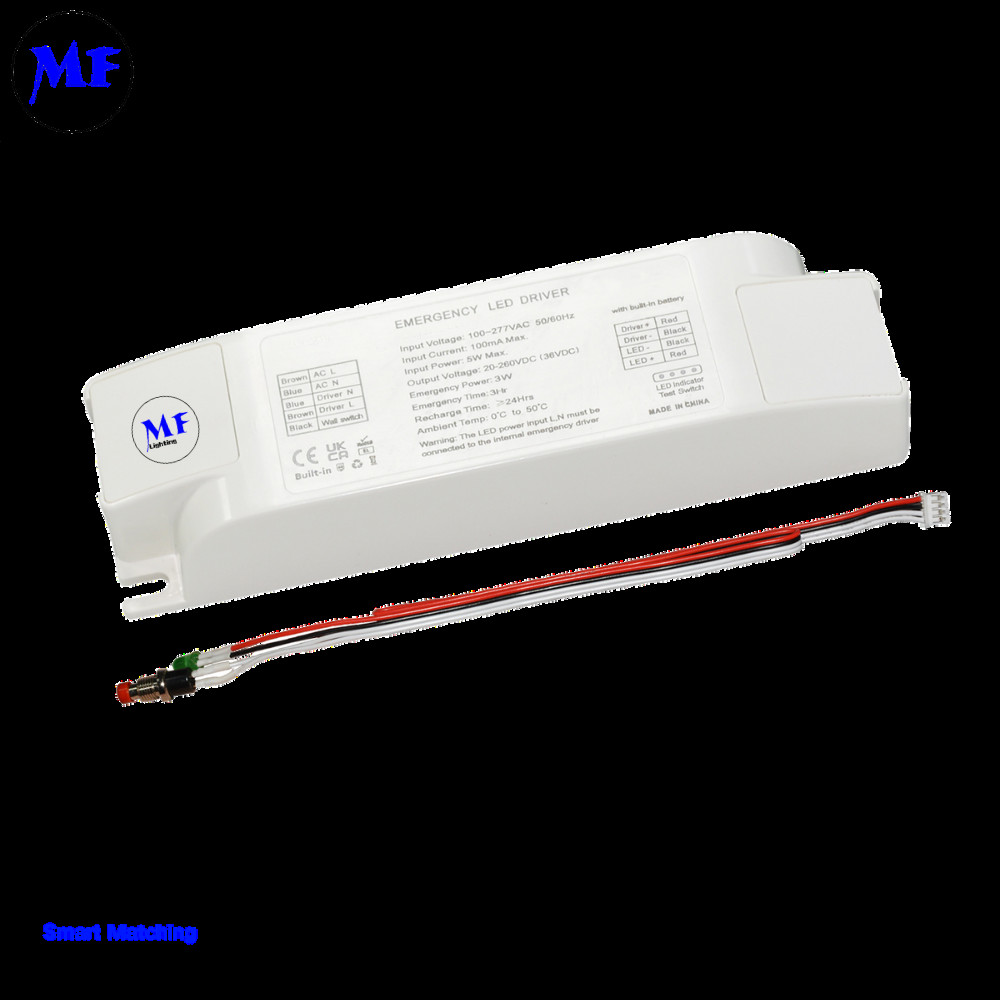

Przełącznik testowy i wskaźnik LED
W stanie wyłączenia zasilania, aby połączyć się z akumulatorem, prąd statyczny na zacisku akumulatora wynosi 0uA
| Napięcie wejściowe |
100-277 Vac, 50/60Hz |
| Prąd wejściowy |
0,003A Max. @230Vac |
| Pobór mocy |
<5,0W |
| Współczynnik mocy |
≥0,5 @230 Vac |
| Ładowanie akumulatora |
350mA Max. |
| Czas ładowania akumulatora |
>24h |
| Dane akumulatora |
Li-ion 2,0Ah 3,7V |
| Czas rozładowania i moc |
3W 1,5H |
| Napięcie wyjściowe w trybie awaryjnym |
3W: 15-85VDC (Max. 90VDC) |
| Temperatura przechowywania |
-20-40ºC |
| Wytrzymałość elektryczna |
2000Vac, 5mA (wejście do wyjścia) |
| Stopień ochrony IP |
IP 20 |
| Maksymalna temperatura obudowy |
75ºC |
| Gwarancja |
3 lata |
| Odpowiedni standard |
IEC 61347-2-7 / IEC 61347-1 / EN55015 |
Schemat połączeń
Wymiary
Status LED i przycisku testowego
WSKAŹNIK LED
Zielony wzór oddychania: tryb ładowania Zielony stały: akumulator w pełni naładowany
Czerwone miganie: awaria jak poniżej
Czerwone miganie raz na sekundę: Akumulator nie jest podłączony / Akumulator jest uszkodzony
Czerwone miganie cztery razy na sekundę: Awaria obciążenia w trybie awaryjnym, obwód otwarty/zwarcie
Zielone miganie: Stan awaryjny raz na sekundę
PRZYCISK TESTOWY
1: 0S < Klawisz ≤ 2S, Wejdź w symulowany stan awaryjny, zielony wskaźnik miga raz na sekundę, utrzymuj stan awaryjny przez 10±1 sekund i wróć do stanu normalnego
2: W symulowanych sytuacjach awaryjnych, Krótkie naciśnięcie raz, aby wyjść i powrócić do normalnego stanu ładowania
3: 0S < Klawisz ≤ 1S, W stanie awaryjnym stan awaryjny jest wyłączony.
KWARTALNY AUTOTEST
Gdy sterownik awaryjny jest włączony, co 180 dni ± 1 dzień automatycznie wchodzi w stan awaryjny, czas trwania awarii do momentu rozładowania akumulatora, a następnie powraca do stanu włączenia.
Wskaźnik LED
Otwór montażowy o średnicy 6,5 mm
Przełącznik testowy
Otwór montażowy o średnicy 7 mm
Instrukcja instalacji
1: Jeśli jest używany po raz pierwszy lub nie wchodzi w normalny stan pracy po nadmiernym rozładowaniu, konieczne jest podłączenie zasilania głównego w celu aktywacji zasilania awaryjnego i ładowania go przez 24 godziny. Proszę użyć oryginalnego akumulatora awaryjnego
2: Podczas instalacji i użytkowania należy trzymać go z dala od źródeł ciepła i używać tylko w określonym zakresie temperatur pracy.
3: Powinien być przechowywany w chłodnym i suchym środowisku.
4: Po długotrwałym przechowywaniu należy go naładować co najmniej raz na 6 miesięcy.
5: Test sterownika awaryjnego musi trwać dłużej niż 1 minutę, nie należy często naciskać przycisku testowego.
Zastosowanie
Zastosowanie:
szkoła, szpital, metro, dworzec kolejowy, centrum handlowe, supermarket, lotnisko, biuro, fabryka, hotel, piwnica, parking, miejsce publiczne
