IP20 Światło alarmowe Balast awaryjny Balast Interter awaryjny Light Kit LED awaryjny sterownik dla Triproof światło światło w dół światło sufitowe

opis produktu

IP20 Awaryjny statecznik do oświetlenia awaryjnego Zestaw awaryjny LED do lamp Triproof, Downlight, Oświetlenie sufitowe

Opis produktu

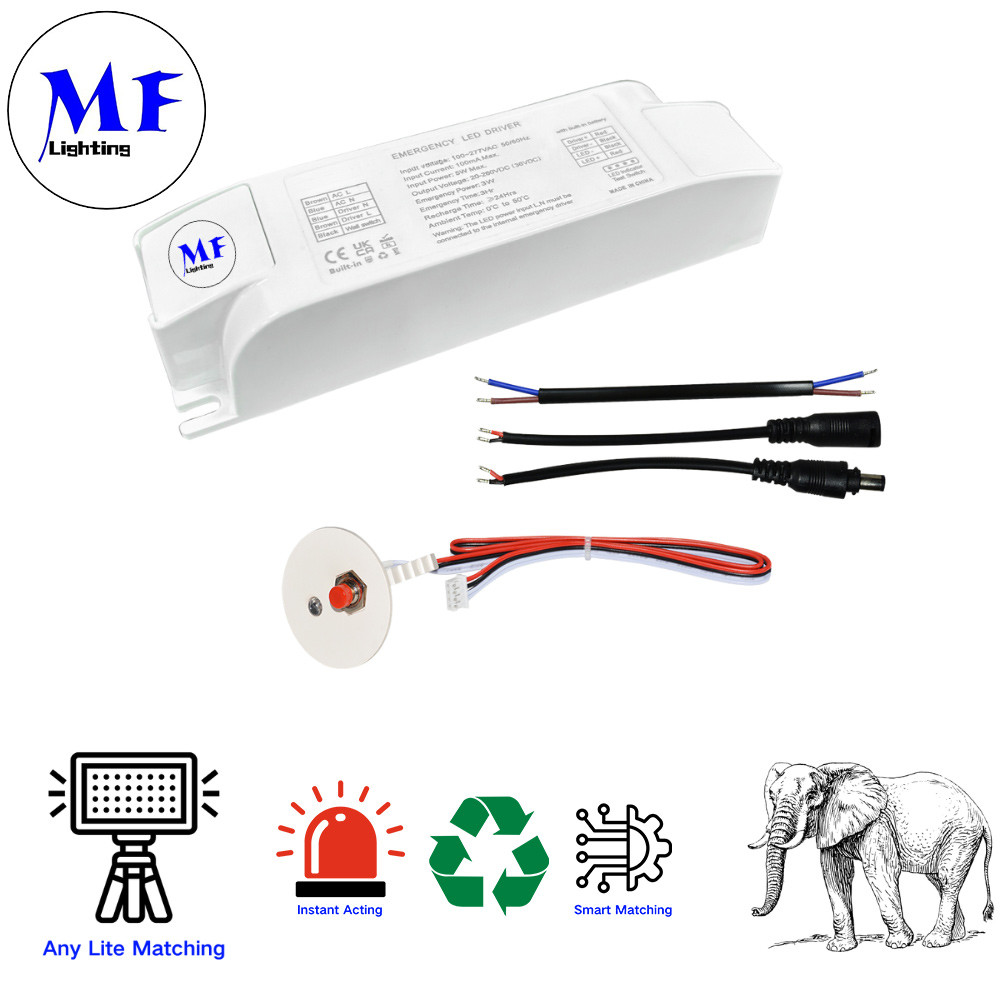

Sterownik awaryjny LED MF-188X to kompaktowe (115×85×28 mm) rozwiązanie kompatybilne z Li-FePO4, zapewniające moc awaryjną 3W/3H przy zerowym prądzie czuwania. Wyposażony w wielokrotną ochronę (przeładowanie/rozładowanie/zwarcie), oferuje diagnostykę wizualną za pomocą wskaźników LED i obsługuje testowanie ręczne oraz automatyczne cykle samotestowania co 180 dni. Urządzenie o stopniu ochrony IP20 działa w temperaturze do 75°C, spełnia normy IEC/EN i wymaga początkowego 24-godzinnego ładowania z 6-miesięcznymi doładowaniami konserwacyjnymi. Wspierany 3-letnią gwarancją, ten energooszczędny sterownik (<5W wejście) zapewnia niezawodne oświetlenie awaryjne dzięki pojemności baterii 4000mAh i solidnej ochronie elektrycznej 3000V.

Inteligentna ochrona:
Zabezpieczenia przed przeładowaniem/rozładowaniem, przeciążeniem i zwarciem
Zerowy pobór w trybie czuwania:
0µA prądu statycznego po wyłączeniu
Zaawansowana diagnostyka:
Wskaźniki LED dla ładowania (zielony), usterek (czerwone miganie) i stanu awaryjnego
Elastyczne testowanie:
Ręczna symulacja awarii (10s), automatyczny półroczny samotest (cykl 180-dniowy)
Solidna konstrukcja:
Stopień ochrony IP20, tolerancja 75°C, zgodność z normami IEC/EN
Użycie:
Wymaga 24-godzinnego początkowego ładowania, 6-miesięcznego doładowania i czasu testu >1 min. 3-letnia gwarancja.

Cechy

samodetekcja
stała moc wyjściowa w trybie awaryjnym
Pasuje do opraw LED z zewnętrznym sterownikiem LED
Zewnętrzna bateria, Li-ion/Li-FePO4/Ni-CD
Z funkcją wielokrotnej ochrony;
ochrona przed przeładowaniem baterii;
ochrona przed nadmiernym rozładowaniem baterii;
ochrona przed przeciążeniem wyjścia;
ochrona przed zwarciem.
Przełącznik testowy i wskaźnik LED
W stanie wyłączenia zasilania, po podłączeniu do akumulatora, prąd statyczny na zacisku akumulatora wynosi 0uA

Specyfikacje:

​

Napięcie wejściowe	220-240Vac, 50/60Hz
Prąd wejściowy	0,003A Max. @230Vac
Moc wejściowa	<5,0W
Współczynnik mocy	≥0,5 @230 Vac
Ładowanie akumulatora	350mA Max.
Czas ładowania akumulatora	≤24Max
Napięcie wyjściowe w trybie awaryjnym	DC25-185VMax.200VDC
Moc awaryjna	3W
Czas awaryjny	3H
Bateria	Li-FePO4/26650/4000mAh-3.2V
Temperatura przechowywania	-20-40ºC
Wytrzymałość elektryczna	3000Vac, 5mA (wejście do wyjścia)
Stopień ochrony IP	IP 20
Maksymalna temperatura obudowy	75ºC
Gwarancja	3 lata
Odpowiedni standard	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

Schemat połączeń

• Wejście AC: Brązowe (faza) i niebieskie (neutralny) przewody do zasilania 220-240V

• Połączenie LED: Zaciski czerwony (dodatni) i czarny (ujemny) dla wyjścia LED

• Bateria: Dedykowane przewody ładowania (kolor nieokreślony) do podłączenia baterii Li-FePO4

• Sterowanie przełącznikiem: Zawiera integrację z przełącznikiem ściennym

• Specyfikacja przewodów: Używa kabli 0,5-1,5mm² o długości odizolowania 7-8mm

Pomiar

​Stan diody LED i przycisku testu

WSKAŹNIK LED
Zielony wzór oddychania: tryb ładowania
Zielony stały: bateria w pełni naładowana
Czerwone miganie: awaria jak poniżej
Czerwone miganie raz na sekundę: Bateria nie jest podłączona
Bateria jest uszkodzona
Czerwone miganie cztery razy na sekundę: Awaria obciążenia w trybie awaryjnym, obwód otwarty/zwarcie
PRZYCISK TESTU
1: 0S 2: W symulowanych sytuacjach awaryjnych, krótkie naciśnięcie raz, aby wyjść i powrócić do normalnego stanu ładowania
3: 0S KWARTALNY SAMOTEST
gdy sterownik awaryjny jest włączony, co 180 dni±1 dzień automatycznie wchodzi w stan awaryjny, czas trwania awarii do momentu rozładowania akumulatora, a następnie powraca do stanu włączenia.

​Instrukcja instalacji

1: Jeśli jest używany po raz pierwszy lub nie wchodzi w normalny stan pracy po nadmiernym rozładowaniu, konieczne jest podłączenie zasilania głównego
aby aktywować zasilanie awaryjne i naładować je przez 24 godziny. Użyj oryginalnej baterii awaryjnej
2: Podczas instalacji i użytkowania należy trzymać go z dala od źródeł ciepła i używać go tylko
w określonym zakresie temperatur pracy.
3: Należy przechowywać w chłodnym, suchym środowisku.
4: Po dłuższym przechowywaniu należy doładowywać co najmniej raz na 6 miesięcy.
5: Testowanie sterownika awaryjnego musi trwać dłużej niż 1 minutę, nie należy często naciskać przycisku testowania.

​Zastosowanie

Zastosowanie:
szkoła, szpital, metro, dworzec kolejowy, centrum handlowe, supermarket, lotnisko, biuro, fabryka, hotel, piwnica, parking, miejsce publiczne
