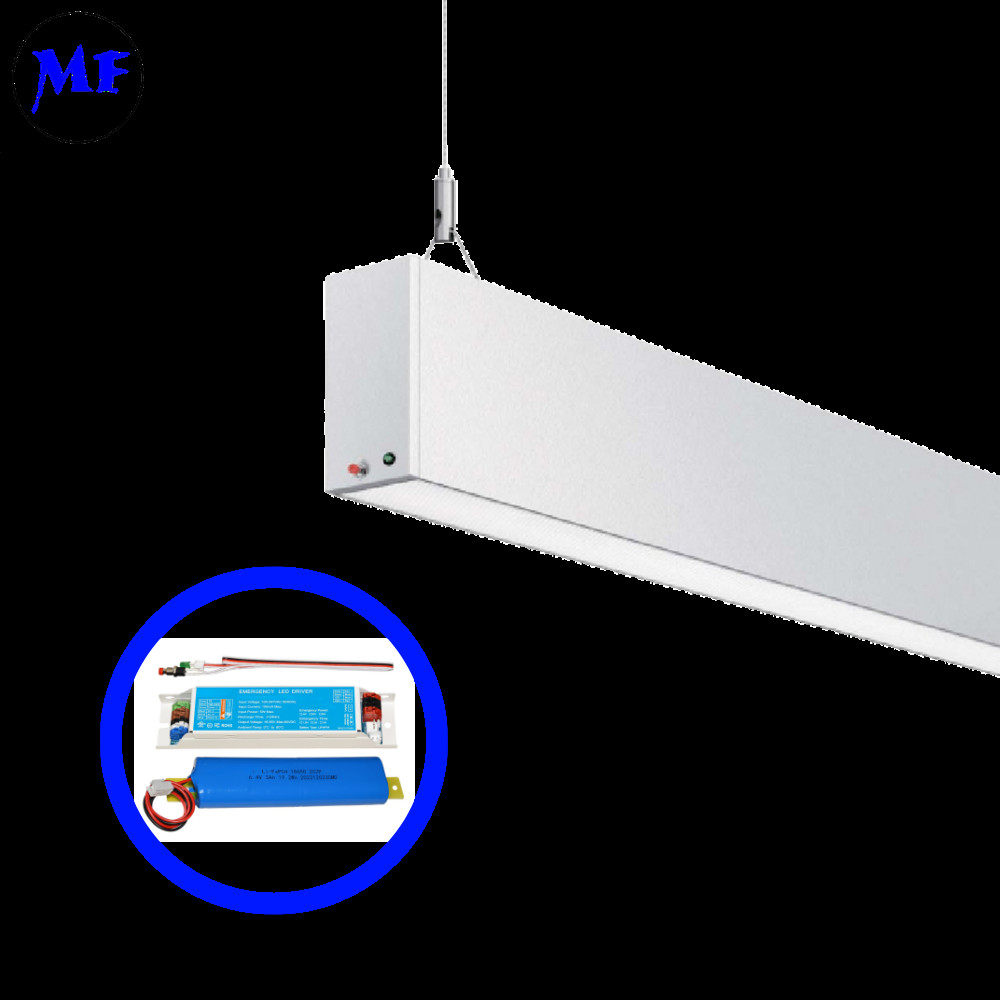

Zestaw awaryjnego sterownika LED IP20, światło paniki, statecznik do lamp Triproof, lampy Down Light, lampy sufitowe, lampy Highbay
Opis produktu

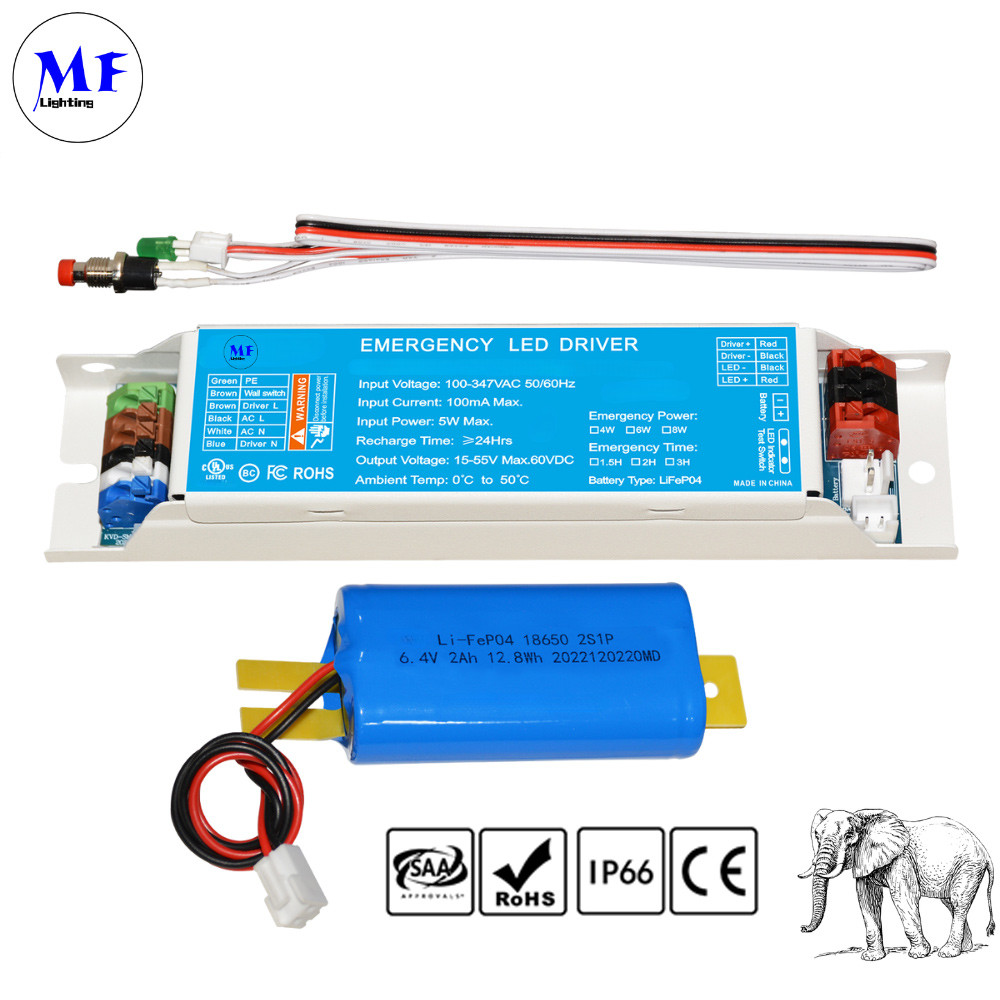

Awaryjny sterownik LED MF-SM-xxW-8W to certyfikowane przez UL924/CSA rozwiązanie zasilania zapasowego, wyposażone w akumulator LiFePO4 3000mAh z ponad 2000 cyklami i kompleksową ochroną. Obsługuje wejście 100-347VAC, zapewnia wyjście 6W/8W (15-55VDC/60-240VDC) z czasem pracy ≥1,5H i działa w środowisku 0°C-60°C. Urządzenie zawiera inteligentne wskaźniki LED, zautomatyzowane kwartalne testy i symulację awarii ręcznej, objęte 5-letnią gwarancją dla zastosowań w oświetleniu komercyjnym/przemysłowym.
Certyfikowana zgodność z normami bezpieczeństwa
Spełnia rygorystyczne normy bezpieczeństwa UL924 i CSA C22.2 NO.141 z zgodnością z RoHS, zapewniając niezawodne działanie w krytycznych zastosowaniach oświetleniowych.
Zaawansowana technologia akumulatorów
Wyposażony w akumulator LiFePO4 o dużej pojemności 3000mAh z ponad 2000 cyklami ładowania i kompleksową ochroną przed przeładowaniem, nadmiernym rozładowaniem i zwarciami.
Uniwersalna kompatybilność zasilania
Obsługuje szeroki zakres napięcia wejściowego (100-347VAC) z podwójnymi opcjami wyjściowymi (15-55VDC/60-240VDC), co sprawia, że jest adaptowalny do różnych konfiguracji oświetleniowych.
Inteligentne działanie i monitorowanie
Zintegrowane wskaźniki LED zapewniają jasne aktualizacje stanu, a zautomatyzowane kwartalne testy własne i przycisk testowy zapewniają ciągłą niezawodność systemu.
Trwałe i łatwe w konserwacji
Zaprojektowany do trudnych warunków (praca w temperaturze 0°C-60°C) z minimalnymi wymaganiami konserwacyjnymi, objęty wiodącą w branży 5-letnią gwarancją.
Cechy
Spełnia większość norm bezpieczeństwa dla oświetlenia
Standard CSA C22.2 NO.141 UL924
Zewnętrzny akumulator litowo-żelazowo-fosforanowy
Zabezpieczenia akumulatora: ochrona przed przeładowaniem, ochrona przed rozładowaniem, ochrona przed zwarciem
Wskaźnik pokazuje różne tryby pracy
Akumulatory spełniają 2000 cykli standardowego CH i standardowego DCH
Zgodność z RoHS
Specyfikacje:
| Uniwersalne napięcie wejściowe: |
100-347Vac 50/60Hz |
| Prąd wejściowy AC: |
Maks. 100mA |
| Moc wejściowa AC: |
Maks. 5,0W |
| Prąd ładowania akumulatora: |
250mA |
| Czas ładowania: |
≥24 godziny |
| Prąd i napięcie wyjściowe: |
15-55VDC/60-240VDC |
| Czas awaryjny: |
≥1,5H |
| Bateria: |
Li-Fep04 2000mAh-6,4V |
| Moc wyjściowa: |
8W |
| Pełna gwarancja: |
5 lat |
| Temperatura otoczenia: |
Li-Fep04 0°C do 60°C (32°F do 104°F) |
Schemat połączeń
Znormalizowany system kodowania kolorami
Zielony/Żółty: Połączenie ochronne uziemiające (PE)
Niebieski: Wejście neutralne (AC N)
Brązowy/Czarny: Wejście pod napięciem (AC L)
Czerwony/Czarny: Wyjście awaryjne do matrycy LED
Integracja podwójnego obwodu
Jednoczesne połączenie z zasilaniem głównym (AC L/N) i sterownikiem awaryjnym
Utrzymuje oddzielne ścieżki dla normalnej pracy i pracy awaryjnej
Połączenia interfejsu sterownika
Dedykowane zaciski dla wejścia sterownika LED (Driver L/N)
Wyraźnie oznaczone wyjścia obwodu awaryjnego (Driver +/-)
Punkty połączeń obciążenia
Zaciski dodatnie/ujemne dla matrycy LED (LED +/-)
Zaprojektowane do bezpośredniego połączenia z oprawami oświetleniowymi
Układ zgodny z bezpieczeństwem
Właściwe oddzielenie obwodów AC i DC
Jasna identyfikacja wszystkich punktów połączeń zgodnie z normami IEC
Konfiguracja fizyczna
Zintegrowana konstrukcja listwy zaciskowej
Zabezpieczenia odciążające dla okablowania
Wymiar
Stan diody LED i przycisku testowego
WSKAŹNIK LED
Zielony wzór oddychania: tryb ładowania
Zielony stały: bateria w pełni naładowana
Czerwony migający: awaria jak poniżej
Czerwony migający raz na sekundę: Bateria nie jest podłączona
Bateria jest uszkodzona
Czerwony migający cztery razy na sekundę: Awaria obciążenia w trybie awaryjnym, obwód otwarty/zwarcie
PRZYCISK TESTOWY
1: 0S
2: W symulowanych sytuacjach awaryjnych, krótkie naciśnięcie raz, aby wyjść i powrócić do normalnego stanu ładowania
3: 0S
KWARTALNY TEST WŁASNY
gdy sterownik awaryjny jest włączony, co 180 dni±1 dzień automatycznie wchodzi w stan awaryjny, czas trwania awarii do momentu rozładowania akumulatora, a następnie powraca do stanu włączenia.
Instrukcja instalacji
1: Jeśli jest używany po raz pierwszy lub nie wchodzi w normalny stan pracy po nadmiernym rozładowaniu, konieczne jest podłączenie zasilania głównego w celu aktywacji zasilania awaryjnego i ładowania go przez 24 godziny. Użyj oryginalnego akumulatora awaryjnego
2: Podczas instalacji i użytkowania należy trzymać go z dala od źródeł ciepła i używać tylko w określonym zakresie temperatur pracy.
3: Powinien być przechowywany w chłodnym, suchym środowisku.
4: Po dłuższym przechowywaniu należy doładować co najmniej raz na 6 miesięcy.
5: Test sterownika awaryjnego musi trwać dłużej niż 1 minutę, nie należy często naciskać przycisku testowego.
Zastosowanie
Zastosowanie:
Przestrzenie komercyjne
Centra handlowe, biura i sklepy detaliczne wymagające oświetlenia awaryjnego zgodnego z UL924 dla bezpiecznej ewakuacji.
Opieka zdrowotna i edukacja
Szpitale i szkoły potrzebujące niezawodnego oświetlenia zapasowego w krytycznych obszarach.
Obiekty przemysłowe
Magazyny i zakłady wymagające trwałej pracy w temperaturze 0-60°C z czasem pracy 1,5 godziny.
Infrastruktura transportowa
Lotniska i metro, gdzie obowiązkowe jest automatyczne oświetlenie awaryjne.
Obiekty hotelarskie
Hotele i centra kongresowe potrzebujące dyskretnych, wysokowydajnych systemów awaryjnych.
