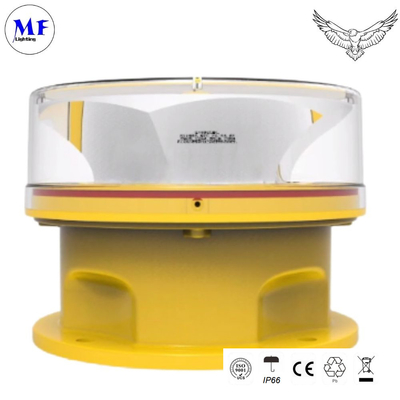

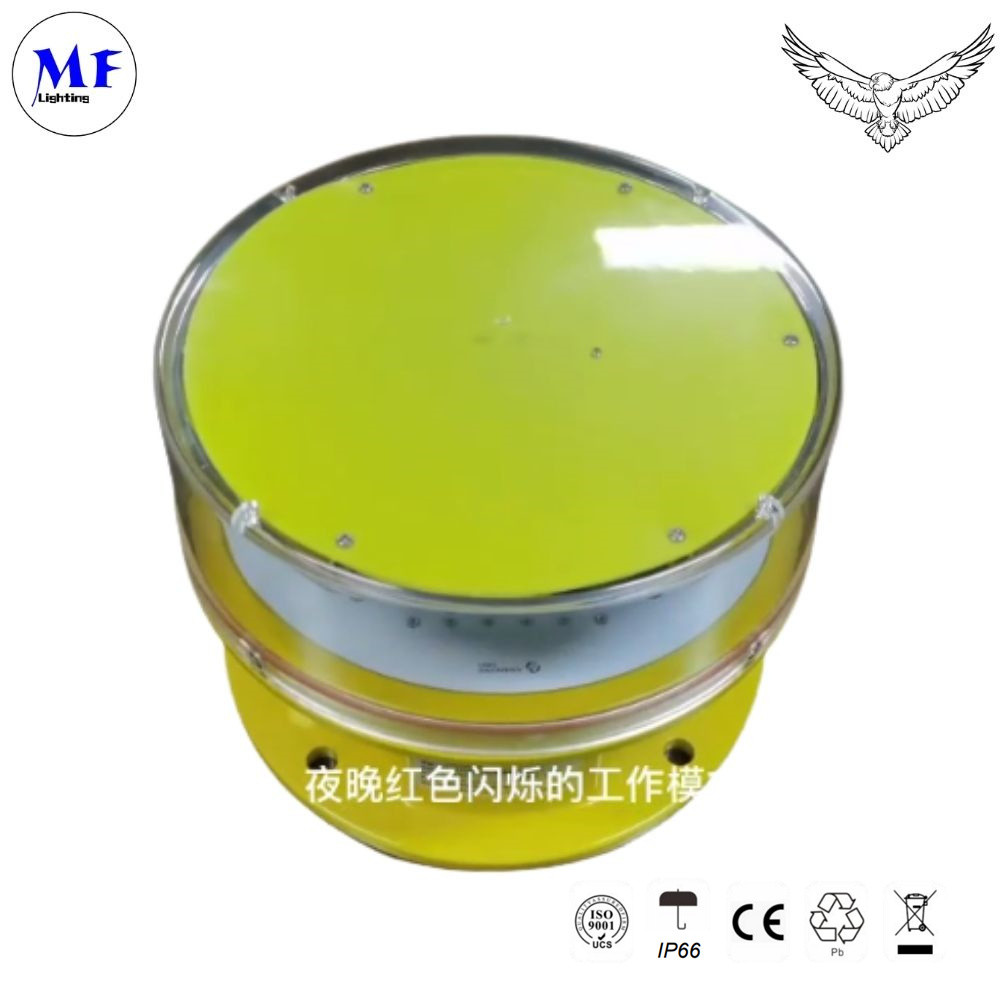

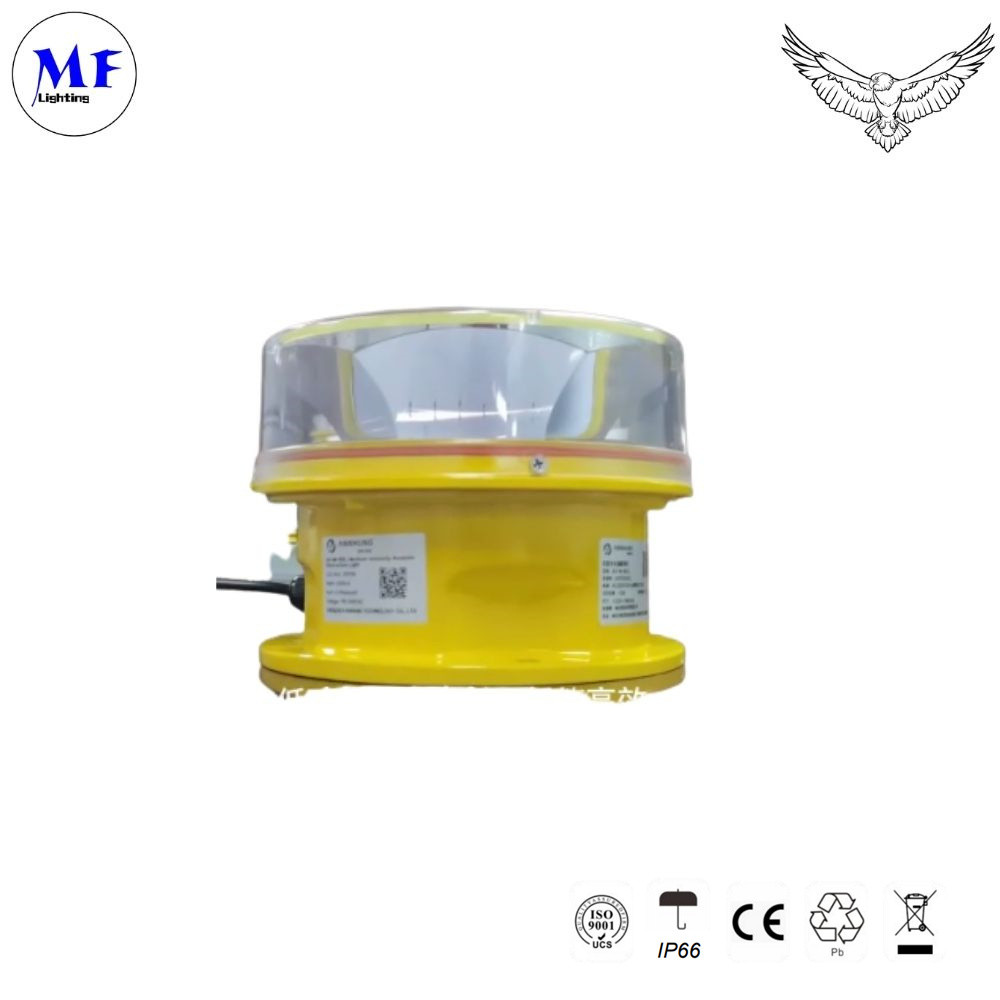

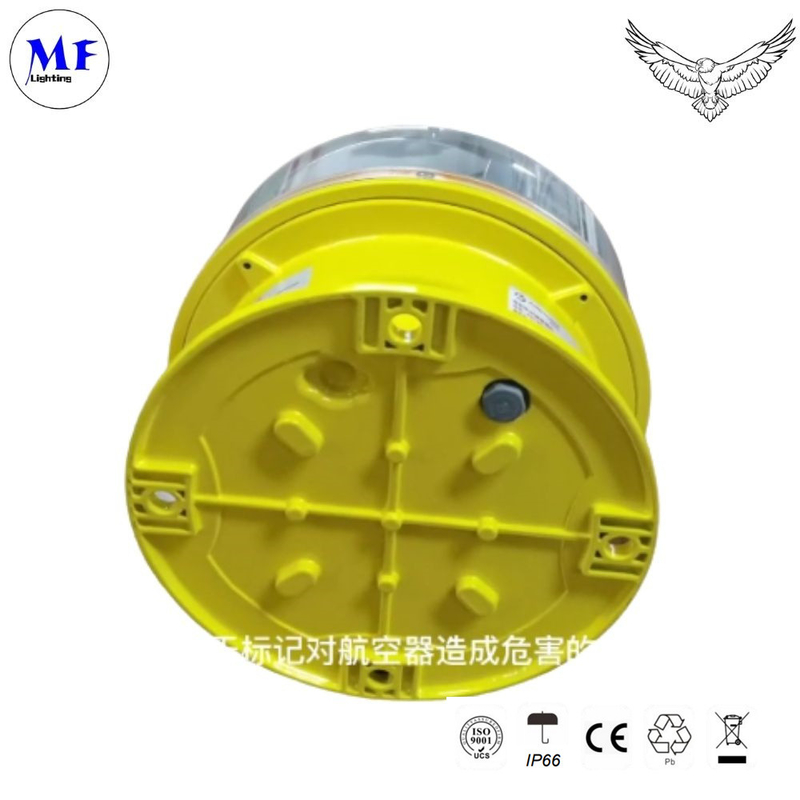

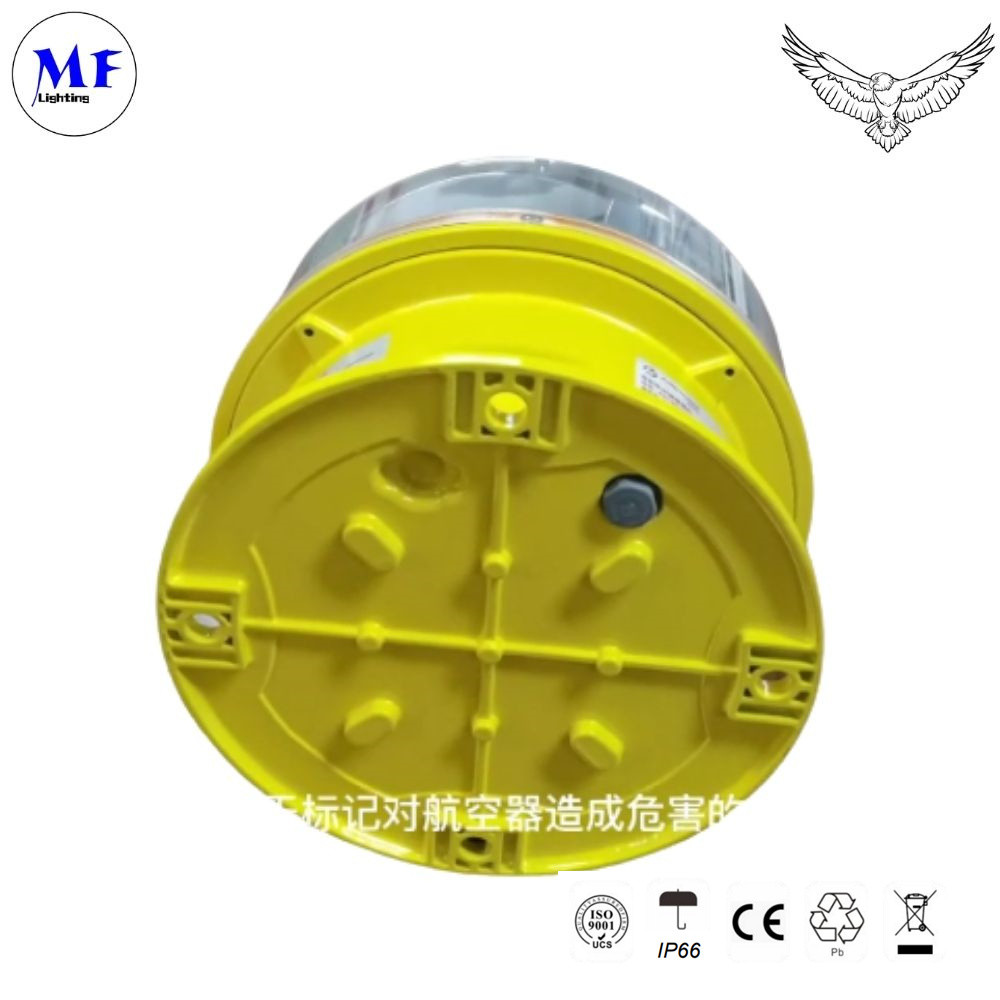

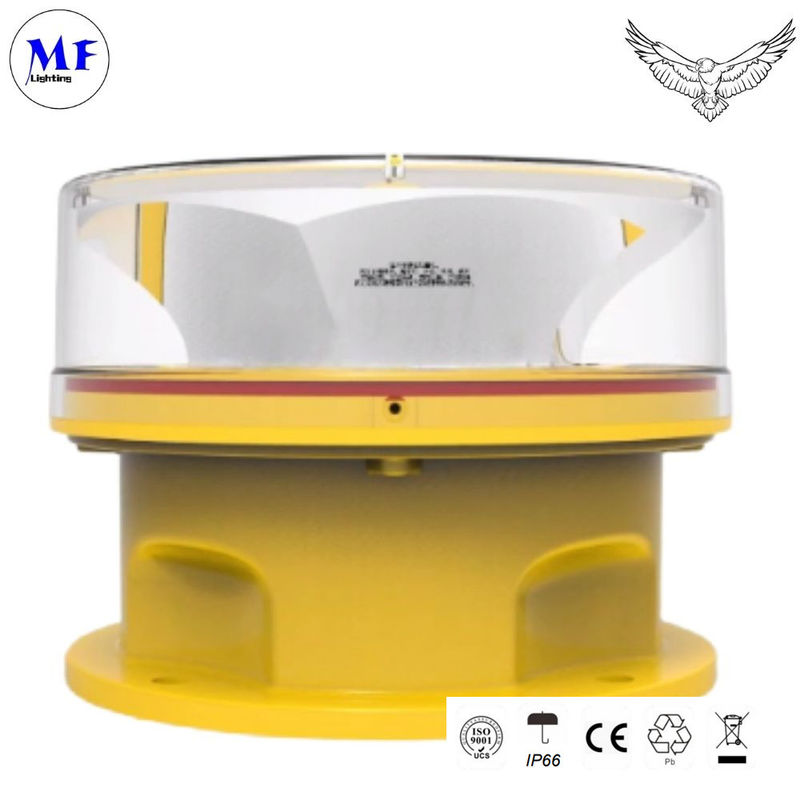

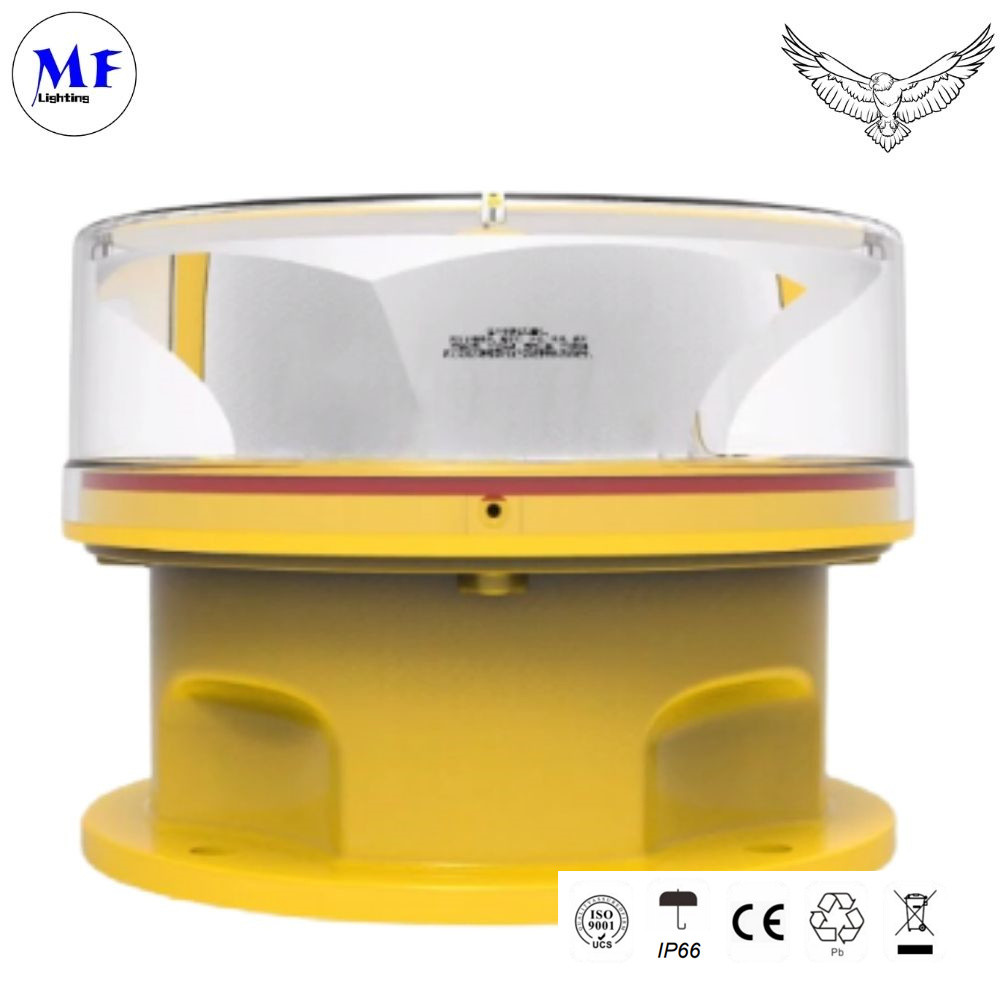

Światło przeszkody lotniczej IP66 600W ze stali nierdzewnej dla wieżowca wysokiego budynku

opis produktu

• Załącznik 14 ICAO, tom 1, siódme wydanie, 2016, tabela 6.3 Średnie

  Światło przeszkody typu A
• Wymagania dotyczące:



  cechy

  Elektryczne



  1.CREE ultra wysokiej intensywności LED jako źródło światła oszczędzające energię
  zużycie i utrzymanie niż światło żarowe lub halogen
  2Światło Zasilanie dostępne w prądzie stałym (12V, 24V, 48V) lub AC (110-240VAC)

  - Nie.

Fizyczne- Nie.

1Unikalna konstrukcja i ochrona UV reflektor z polikarbonatu do zbieżności światła
2. Ochrona UV Powłoka powlekana jasnym żółtym kolorem zapewnia lepszą widoczność
3Materiał podstawowy to aluminium odlewane na maty, które ma silną odporność na korozję, ochronę przed wstrząsem i wibracjami
4.Zastaw wyrównania ciśnienia zainstalowany pod podstawą, aby upewnić się, że powietrze może przejść, ale woda jest unikanie,tak, że cała temperatura światła nie będzie wysoka, aby uniknąć wilgotnego powietrza w wyniku różnicy ciśnienia i temperatury.

Projektowanie systemu- Nie.- Nie.

1.Wbudowana fotocella do pracy w ciągu dnia/nocy ((operacja od zmroku do świtu)
2.Ochrona przed falami i błyskawicami

Opcjonalnie

1.Suchy kontakt Wyjście alarmowe do zdalnego monitorowania
2Synchronizacja GPS
3.Infraczerwona dioda LED dla pilota używającego NVG

Charakterystyka światła

- Nie.

Źródło światła	CREE wysokiej intensywności LED
Dostępne kolory	Biały ((Inny kolor jest opcjonalny)
Intensywność ((cd)	≥ 20 000cd (dzień) ≥ 2 000cd ((noc)
Wynik horyzontalny (w stopniach)	360
Rozbieżność pionowa ((stopnie)	3
Charakterystyka błysku	20-60 błysków na minutę (stawienie fabryczne: 20 beczek na minutę)
Tryb działania	Działanie 24 godziny na dobę, 2 różne tryby
LED Life Experience (godzin)	> 100000

Napięcie robocze	Poziom prądu stałego (DC ((12V, 24V, 36V, 48V) lub AC ((110-240VAC)
Pojemność natychmiastowa	600
Średnia moc ((W)	20W ((20 obrotów na minutę)
Wstrząs błyskawiczny	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Elektro-statyczne	IEC61000-4-2 Rozładowanie kontaktowe 8kV
Ochrona obwodu	Zintegrowane

- Nie.

Cechy fizyczne- Nie.

Napięcie robocze	Poziom prądu stałego (DC ((12V, 24V, 36V, 48V) lub AC ((110-240VAC)
Pojemność natychmiastowa	600
Średnia moc ((W)	20W ((20 obrotów na minutę)
Wstrząs błyskawiczny	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Elektro-statyczne	IEC61000-4-2 Rozładowanie kontaktowe 8kV
Ochrona obwodu	Zintegrowane

- Nie.

Czynniki środowiskowe

Temperatura otoczenia ((°C)	-40~65
Temperatura przechowywania ((°C)	-55~70
wilgotność	10%-95% RH ((bez kondensacji)
Prędkość wiatru	240 km/h
Wodoszczelny	IP66





Zgodność

ICAO	Załącznik 14 tom 1 "Projekt i konstrukcja lotniska" Operacje Seventh edition lipiec 2016, tabela 6.3 Białego światła przeszkody średniej intensywności typu A
FAA	L-865



Dostępne opcje

Kompatybilne ze standardem NVG (Night Vision Goggles) diody LED

GPS synchronizacja miga

Wyjście suchych kontaktów

Prędkość migań

Konfiguracja

Model	Wprowadzenie mocy	Wskaźnik prędkości	Kolor soczewki	Fotocelle	Alarm kontaktowy na sucho	GPS synchronizacja miga	Kontrola
MF-LI-A2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	Stały. 20FPM 60FPM 40FPM 30FPM	Biały ((Inny kolor jest opcjonalny)	Wbudowana fotocella Brak fotocelułki	Brak alarmu	Żadnej synchronizacji GPS SNYC	Do stosowania samodzielnie Wykorzystywane z sterownikiem











Diagram okablowania









Światło średniej intensywności MF-MI-A2 jest stosowane na szczycie

Budynek, wysoki komin, wieże oznakowania (Telekom, GSM,

Mikrofale i telewizory), wysoki biegun, żuraw wieżowy, turbina wiatrowa itp., gdy

Wysokość przeszkody wynosi od 105 do 150 metrów, a większość czasu pracy

z światłami niskiej intensywności i światłem średniej intensywności typu B zainstalowanymi na

niższe miejsce.
